応用情報技術者試験 応用情報技術者試験 令和3年度春期 午前 問25: 図の論理回路において，S=1，R=1，X=0，Y=1のとき，Sを一旦0にした後，再び1に戻した。この操作を行った後のX，Yの値はどれか。

問題本文

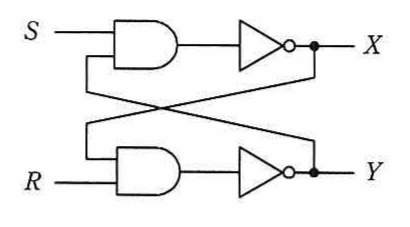

図の論理回路において，S=1，R=1，X=0，Y=1のとき，Sを一旦0にした後，再び1に戻した。この操作を行った後のX，Yの値はどれか。

選択肢

• ア.X=0，Y=0
• イ.X=0，Y=1
• ウ.X=1，Y=0
• エ.X=1，Y=1

正解

ウ. X=1，Y=0

解説

この回路は2つのゲートの出力を互いの入力に戻して状態を記憶するフリップフロップ(ラッチ)で，Sがセット入力，Rがリセット入力として働く。問題に沿ってトレースすると，Sを0にした瞬間に上側ゲートの出力が変化してX側が“1”にセットされ，その状態が他方へ伝わってY側は“0”に確定する。次にSを1に戻しても両入力が1の保持状態になるため，セットされた値はそのまま記憶され，X=1，Y=0となる。よってウが正解。

選択肢ごとの解説

• ア.X=Yはこのラッチの安定な保持状態ではなく，操作後の値として現れない。
• イ.X=0，Y=1は操作前の初期状態であり，Sを0にしてセットした後は維持されない。
• ウ.S=0でX側がセットされ，S=1に戻しても保持されるためX=1，Y=0となり，これが正解。
• エ.X=Y=1も安定な保持状態ではなく，この操作の結果としては生じない。
