情報処理安全確保支援士試験 情報処理安全確保支援士試験 令和2年度 午前Ⅰ 問9: UML を用いて表した図のデータモデルから，“部品”表，“納入”表及び“メーカ”表を関係データベース上に定義するときの解釈のうち，適切なものはどれか。

問題本文

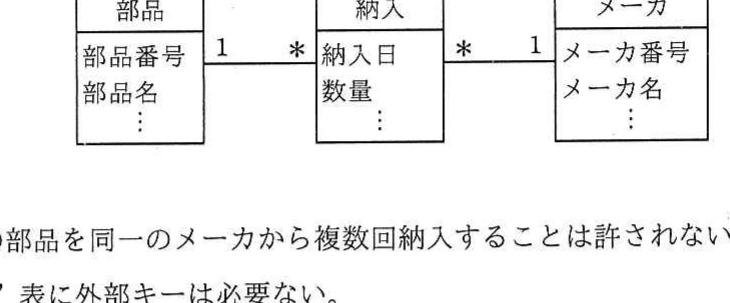

UML を用いて表した図のデータモデルから，“部品”表，“納入”表及び“メーカ”表を関係データベース上に定義するときの解釈のうち，適切なものはどれか。

選択肢

• ア.同一の部品を同一のメーカから複数回納入することは許されない。
• イ.“納入”表に外部キーは必要ない。
• ウ.部品番号とメーカ番号の組みを“納入”表の候補キーの一部にできる。
• エ.“メーカ”表は，外部キーとして部品番号をもつことになる。

正解

ウ. 部品番号とメーカ番号の組みを“納入”表の候補キーの一部にできる。

解説

部品とメーカが多対多(部品1対納入多、納入多対メーカ1)の関連を持つ場合、間の納入表が交差(連関)エンティティとなる。納入表は部品番号とメーカ番号を外部キーとして持ち、それらの組(必要なら納入日も含む)を候補キーの一部にできる。よってウが正しい。多対多を分解する関係DB設計の基本パターン。

選択肢ごとの解説

• ア.同一部品を同一メーカから複数回納入する場合もあり、納入日等で区別できるため許されないとは限らない。
• イ.納入表は部品表とメーカ表を参照する外部キーを必要とするため、不要とする記述は誤り。
• ウ.部品番号とメーカ番号の組を納入表の候補キーの一部にでき、連関エンティティの設計として正しい。
• エ.外部キーは多側の納入表が持つもので、メーカ表が部品番号を外部キーに持つわけではなく誤り。
