情報処理安全確保支援士試験 情報処理安全確保支援士試験 令和5年度秋期 午前Ⅰ 問7: 真理値表に示す 3 入力多数決回路はどれか。
←
情報処理安全確保支援士試験 令和5年度秋期 午前Ⅰ
Q 77 / 30

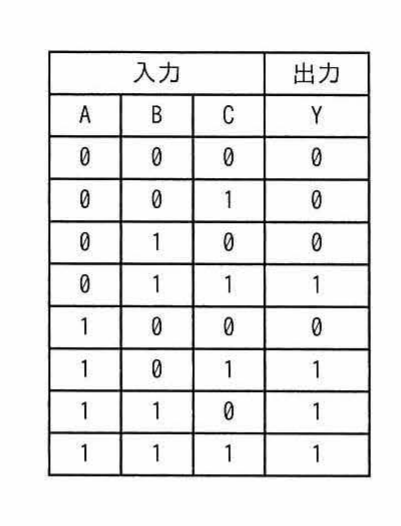

真理値表に示す 3 入力多数決回路はどれか。
| 入力 A | 入力 B | 入力 C | 出力 Y |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |
解説
情報処理安全確保支援士試験 令和5年度秋期 午前Ⅰ 問7「真理値表に示す 3 入力多数決回路はどれか。…」の正解と解説です。情報処理安全確保支援士試験の「論理回路」分野の過去問で、各選択肢の正誤も解説付きで確認できます。
正解
ア. （論理回路図）
問題の解説
3入力多数決回路は、A・B・Cのうち2つ以上が1のとき出力が1になる回路で、真理値表はAB+BC+CAの論理式に一致する。これは3つのANDゲート（各2入力の組）の出力を1つのORゲートでまとめた構成で実現でき、その回路図がアに該当する。冗長系の多数決（TMR=三重化多数決）など、信頼性設計で実際に使われる基本回路。
選択肢ごとの解説
- アAB・BC・CAのAND出力をORで合成する構成で、2つ以上1のとき1となり真理値表と一致し正しい。
- イゲートの組合せが多数決の論理式AB+BC+CAを表さず、真理値表の出力と一致しない。
- ウ論理構成が異なり、入力2つ以上が1で1になるという多数決の条件を満たさない。
- エ回路の論理が真理値表と合致せず、3入力多数決の出力を再現できないため誤り。
