情報処理安全確保支援士試験 情報処理安全確保支援士試験 令和3年度秋期 午前Ⅰ 問18: 次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を，アローダイアグラムに書き直したものはどれか。ここで，プレシデンスダイアグラムの

問題本文

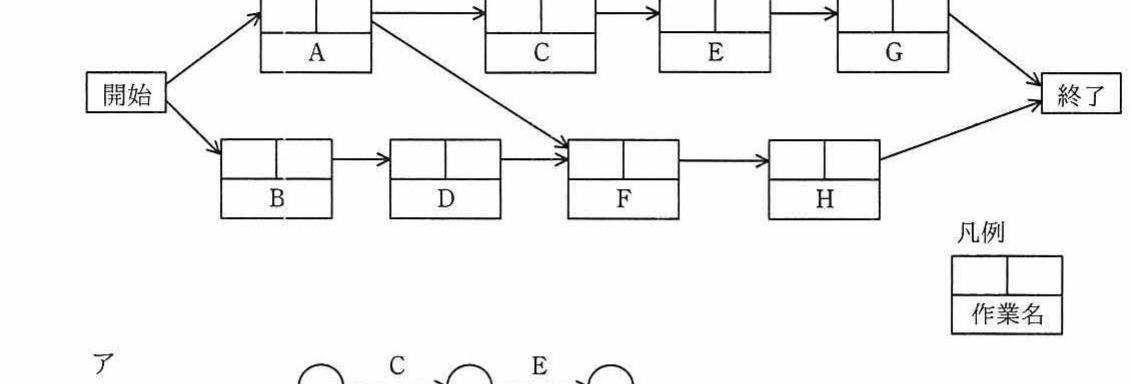

次のプレシデンスダイアグラムで表現されたプロジェクトスケジュールネットワーク図を，アローダイアグラムに書き直したものはどれか。ここで，プレシデンスダイアグラムの依存関係は全てFS関係とする。

選択肢

• ア.ダミー作業を用いずに，A→C→E→G，B→D→F→Hの2本の経路を並列に描いたアローダイアグラム
• イ.AとBの合流ノードの後にC，A完了ノードからD・Fの合流ノードへダミー作業を引き，C→E→G，D→F→Hを描いたアローダイアグラム
• ウ.Aの後のノードからC，D，Fへ複数のダミー作業を引いたアローダイアグラム
• エ.Aの後のノードからC，及びFの合流ノードへダミー作業を引き，A→C→E→G，B→D→F→Hを描いたアローダイアグラム

正解

イ. AとBの合流ノードの後にC，A完了ノードからD・Fの合流ノードへダミー作業を引き，C→E→G，D→F→Hを描いたアローダイアグラム

解説

プレシデンスダイアグラム(PDM)をアローダイアグラム(AOA)へ変換する問題。PDMにある依存関係をAOAで正しく表すには、作業同士の先行関係を保ちつつ、結合を表現できない箇所にダミー作業(所要0)を補う必要がある。AとB合流後にCを置きAからD・F合流へダミーを引くイが依存関係を矛盾なく表し正解。日程計画の表記変換の理解を問う。

選択肢ごとの解説

• ア.ダミーを一切使わず2経路を並列に描くと元の依存関係を表現しきれず誤り。
• イ.合流ノードとダミー作業で全ての先行関係を正しく表しており、これが正解。
• ウ.Aから多数のダミーを引く構成は依存関係が過剰または不整合で、元のPDMと一致しない。
• エ.ダミーの引き方が依存関係の一部を誤って表し、元のPDMと矛盾するため不適切。
