基本情報技術者試験 基本情報技術者試験 平成29年度 秋期 午前 午前 問28: UMLを用いて表した図のデータモデルの解釈のうち，適切なものはどれか。 (図: 部門1←所属する─社員1..*、事業部0..1→部門1..* 管理する、事業部は

問題本文

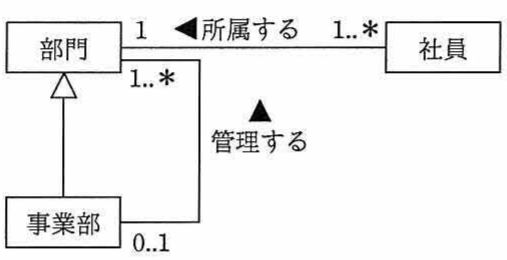

UMLを用いて表した図のデータモデルの解釈のうち，適切なものはどれか。 (図: 部門1←所属する─社員1..、事業部0..1→部門1.. 管理する、事業部は部門の汎化)

選択肢

• ア.事業部以外の部門が，部門を管理できる。
• イ.社員は事業部に所属できる。
• ウ.所属する社員がいない部門が存在する。
• エ.部門は，いずれかの事業部が管理している。

正解

イ. 社員は事業部に所属できる。

解説

事業部は部門のサブクラス(汎化)なので事業部も部門の一種。社員は部門に所属するので、事業部(=部門の一種)にも所属できます。

選択肢ごとの解説

• ア.管理側は事業部のみで他の部門は管理できない。
• イ.事業部は部門の一種、社員は部門に所属可能→事業部にも所属可能で正解。
• ウ.社員多重度1..なので必ず1人以上の社員が所属する。
• エ.事業部側多重度0..1で、管理されない部門も存在し得る。
