情報処理安全確保支援士試験 情報処理安全確保支援士試験 令和4年度秋期 午前Ⅰ 問18: 図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するための所要日数

問題本文

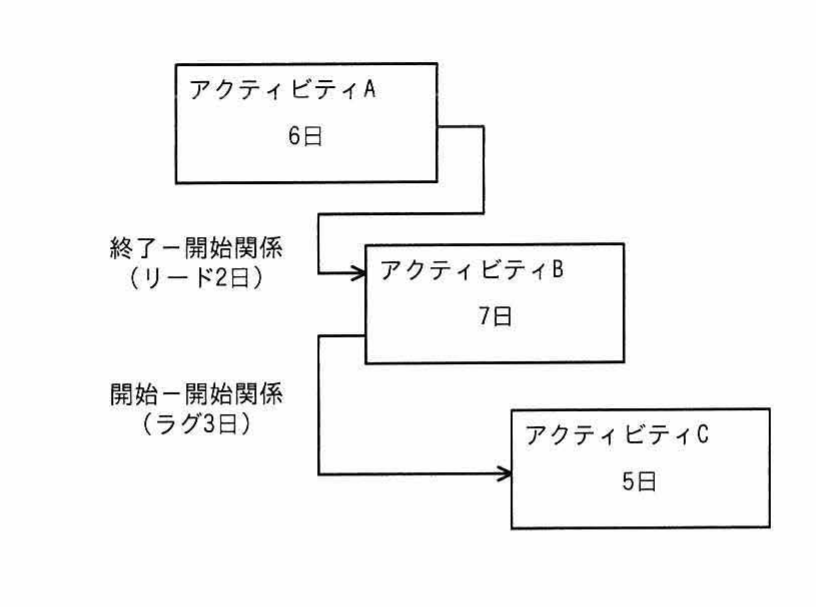

図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するための所要日数は最少で何日か。

選択肢

• ア.11
• イ.12
• ウ.13
• エ.14

正解

イ. 12

解説

プレシデンスダイアグラム法では、各依存関係のリード(前倒し)やラグ(遅延)を反映して所要日数を求める。Aは6日。A→Bは終了-開始でリード2日のため、BはA終了の2日前(4日目)から開始でき4＋7＝11日で完了。A→Cは開始-開始でラグ3日のため、Cは3日目開始で3＋5＝8日。全体は最も遅い経路の12日となり(Aの6日を含む全体の最長経路)、イが正解。リード/ラグの符号と起点の取り方を正確に扱うのが要点。

選択肢ごとの解説

• ア.11日はリード/ラグの計算で一部経路を取り違えた値で、全体の最長を満たさず誤り。
• イ.リードとラグを正しく反映した最長経路が12日となり、全作業完了の最少所要日数として正しい。
• ウ.13日はリードを考慮せず単純加算に寄った過大な値で、最少日数とは一致せず誤り。
• エ.14日は依存関係の前倒しを無視した過大な見積りで、正しい最少日数ではないため誤り。
