情報処理安全確保支援士試験 情報処理安全確保支援士試験 令和6年度春期 午前Ⅰ 問7: 入力がAとB，出力がYの論理回路を動作させたとき，図のタイムチャートが得られた。この論理回路として，適切なものはどれか。

問題本文

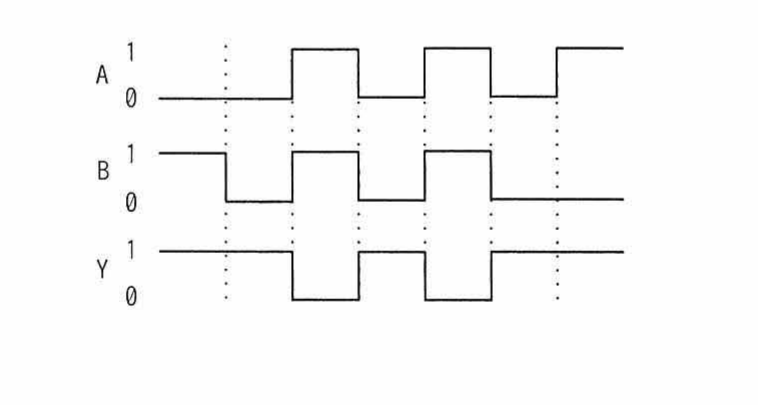

入力がAとB，出力がYの論理回路を動作させたとき，図のタイムチャートが得られた。この論理回路として，適切なものはどれか。

選択肢

• ア.排他的論理和素子（XOR）
• イ.否定論理和素子（NOR）
• ウ.否定論理積素子（NAND）
• エ.論理一致素子（XNOR）

正解

ウ. 否定論理積素子（NAND）

解説

タイムチャートからAとBの入力に対する出力Yの真理値表を読み取り、それに合う論理素子を選ぶ問題。両入力がともに1のときだけ出力が0、それ以外は1という挙動はNAND（否定論理積）の特徴で、ウが正解。ANDの出力を反転した素子であり、デジタル回路の基本ゲートとして多用される。真理値表と図記号を結び付ける基礎力が問われる。

選択肢ごとの解説

• ア.XORは両入力が異なるとき1になる素子で、チャートの挙動と一致せず誤り。
• イ.NORはいずれかが1なら0になる素子で、AND否定型のチャートと合わず誤り。
• ウ.両入力1のときだけ0になるチャートはNANDの真理値表と一致し正解。
• エ.XNORは両入力が等しいとき1になる素子で、チャートの挙動と一致せず誤り。
