応用情報技術者試験 応用情報技術者試験 令和2年度 午前 問53: 図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するのに必要な日数

問題本文

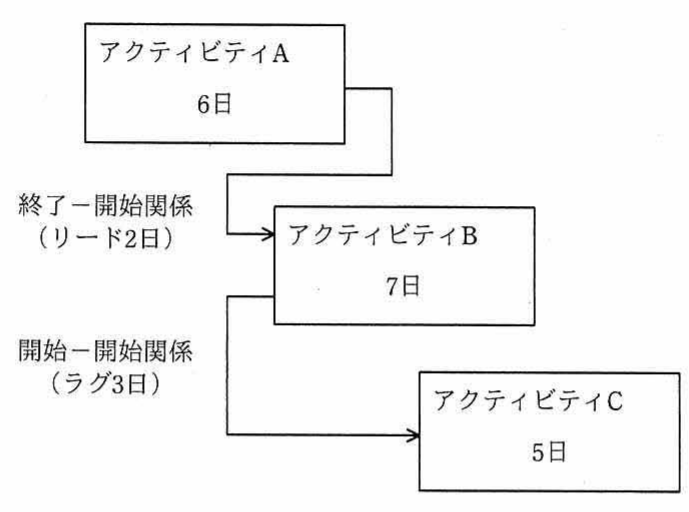

図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するのに必要な日数は最少で何日か。

選択肢

• ア.11
• イ.12
• ウ.13
• エ.14

正解

イ. 12

解説

プレシデンスダイアグラム法(PDM)では、先行作業と後続作業の依存関係(終了-開始など)に、前倒しを表すリードや遅延を表すラグを加味して日程を計算する。図ではA(6日)→B(7日)が「終了-開始関係・リード2日」、B→C(5日)が「開始-開始関係・ラグ3日」である。Aは0日目開始で6日目終了、AとBはリード2日なのでBはAの終了の2日前の4日目に開始でき4+7=11日目に終了する。BとCはラグ3日なのでCはBの開始(4日目)から3日後の7日目に開始し7+5=12日目に終了する。全作業の完了は遅い方の12日となるため、イが正解である。
