応用情報技術者試験 応用情報技術者試験 令和4年度秋期 午前 問52: 図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するための所要日数

問題本文

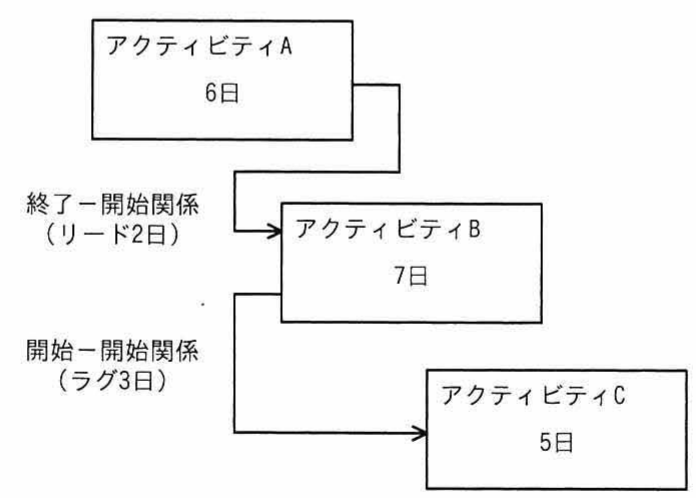

図は，実施する三つのアクティビティについて，プレシデンスダイアグラム法を用いて，依存関係及び必要な作業日数を示したものである。全ての作業を完了するための所要日数は最少で何日か。

選択肢

• ア.11
• イ.12
• ウ.13
• エ.14

正解

イ. 12

解説

プレシデンスダイアグラム法（PDM）で、リード（前倒し）とラグ（遅延）を含む依存関係から全体所要日数を求める問題。A（6日）とBは終了−開始関係でリード2日なので、BはAの終了2日前から開始でき、A開始4日後（5日目）からスタートして7日続き11日目に終わる。BとCは開始−開始関係でラグ3日なので、CはB開始の3日後（8日目）に始まり5日続いて12日目に終わるため、全体は最少12日となりイが正解となる。

選択肢ごとの解説

• ア.11日では、Bの開始（A開始の4日後）から7日かかるBの完了（11日目）までは満たすが、最後に終わるCの完了（12日目）に届かないため誤り。
• イ.BはA開始の4日後から7日で11日目に完了、CはB開始の3日後（8日目）から5日で12日目に完了し、全作業の完了が最少12日となるため正しい。
• ウ.リードによる前倒しを考慮すればCは12日目に完了でき、13日とするのは過大で誤り。
• エ.リード・ラグを正しく反映すると12日で完了するため、14日とするのは過大で誤り。
