応用情報技術者試験 応用情報技術者試験 令和4年度春期 午前 問47: 次の流れ図において，判定条件網羅（分岐網羅）を満たす最少のテストケースの組みはどれか。

問題本文

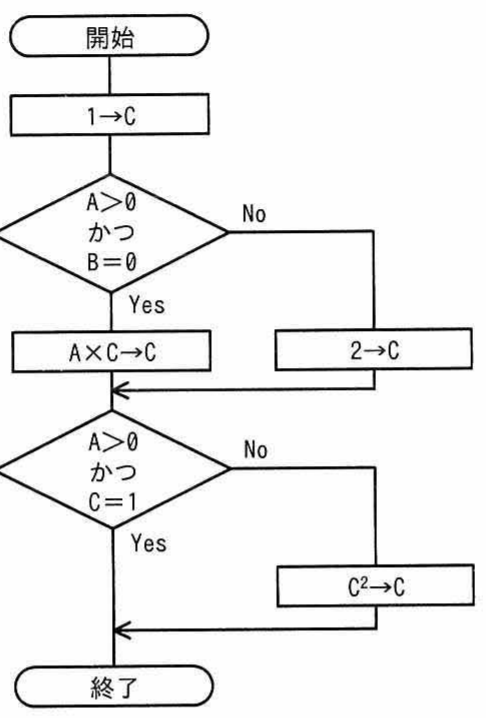

次の流れ図において，判定条件網羅（分岐網羅）を満たす最少のテストケースの組みはどれか。

選択肢

• ア.(1) A=0，B=0 (2) A=1，B=1
• イ.(1) A=1，B=0 (2) A=1，B=1
• ウ.(1) A=0，B=0 (2) A=1，B=1 (3) A=1，B=0
• エ.(1) A=0，B=0 (2) A=0，B=1 (3) A=1，B=0

正解

イ. (1) A=1，B=0 (2) A=1，B=1

解説

判定条件網羅(分岐網羅)とは，各判定(ひし形)の真(Yes)と偽(No)の両方の枝を少なくとも1回ずつ通すテストである。この流れ図には判定が2つ(1つ目“A0かつB=0”，2つ目“A0かつC=1”)あり，どちらも真と偽を通せばよい。ポイントは1つ目の分岐の後でCの値が書き換わり(Yesなら A×C→C，Noなら 2→C)，それが2つ目の判定“C=1”に影響することである。“イ”の2ケースを追うと両判定の真偽を最少で網羅できるため正解となる。

選択肢ごとの解説

• ア.(1)A=0,B=0では1つ目“A0かつB=0”がA0を満たさず偽となり，(2)A=1,B=1でもB=0を満たさず偽となる。1つ目の真(Yes)を一度も通らないため分岐網羅を満たさず誤り。
• イ.(1)A=1,B=0は1つ目が真→A×C→Cで C=1のまま→2つ目“A0かつC=1”も真。(2)A=1,B=1は1つ目が偽→2→Cで C=2→2つ目もC=1でなく偽。両判定とも真偽を網羅でき，最少2ケースで成立するので正しい。
• ウ.(1)(2)(3)で分岐網羅自体は満たせるが3ケース必要で，2ケースで足りる“イ”より多く“最少”ではないため誤り。
• エ.(1)A=0,B=0／(2)A=0,B=1／(3)A=1,B=0のいずれもA0かつ…の組合せを十分に作れず，かつ3ケースを要する。最少でない上に網羅も不十分で誤り。
