基本情報技術者試験 基本情報技術者試験 平成30年度 秋期 午前 午前 問26: UMLを用いて表した図のデータモデルのa，bに入れる多重度はどれか。 〔条件〕 (1) 部門には1人以上の社員が所属する。 (2) 社員はいずれか一つの部門に所

問題本文

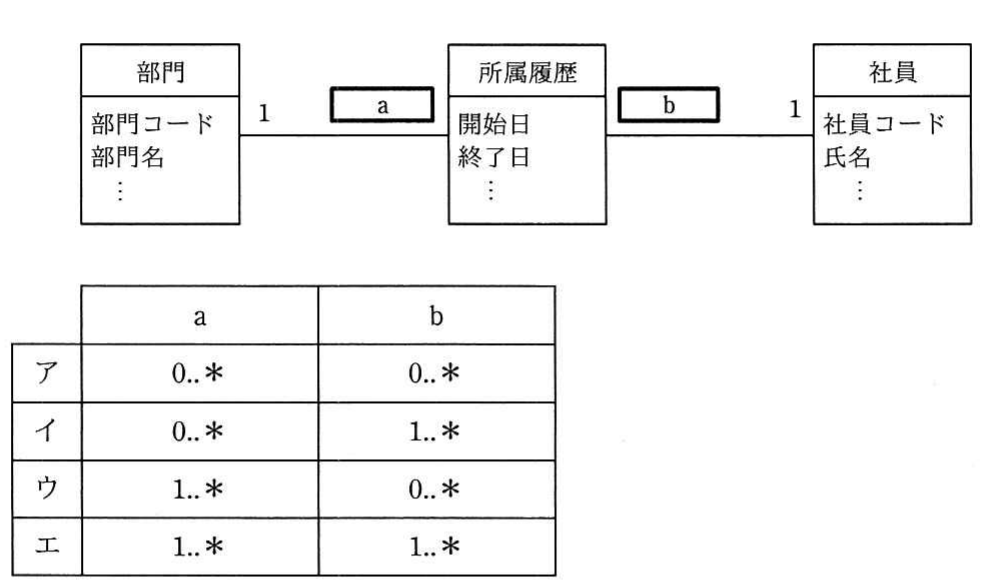

UMLを用いて表した図のデータモデルのa，bに入れる多重度はどれか。 〔条件〕 (1) 部門には1人以上の社員が所属する。 (2) 社員はいずれか一つの部門に所属する。 (3) 社員が部門に所属した履歴を所属履歴として記録する。

選択肢

• ア.a：0..，b：0..
• イ.a：0..，b：1..
• ウ.a：1..，b：0..
• エ.a：1..，b：1..

正解

エ. a：1..，b：1..

解説

条件(1)で「部門に1人以上の社員が所属」、条件(3)で社員の所属履歴を必ず記録するため、部門には少なくとも1つ以上の履歴がぶら下がる必要があり a は 1..。同様に社員は条件(2)で1部門に所属するので、所属履歴も1社員あたり少なくとも1つ存在し b も 1..。エが正解。

選択肢ごとの解説

• ア.0.. を許すと社員が存在しない部門も認めることになり、条件(1)に反します。
• イ.a=0.. は部門に履歴がない状態を許してしまい、条件(1)に反します。
• ウ.b=0.. は社員に履歴がない状態を許してしまい、条件(3)で「履歴を記録する」要件に反します。
• エ.a,b ともに 1.. で、両側に必ず履歴が存在することを保証する組合せで、正解です。
