基本情報技術者試験 基本情報技術者試験 令和元年度 秋期 午前 午前 問22: 次の回路の入力と出力の関係として，正しいものはどれか。 回路: NOT(A)とBのAND、AとNOT(B)のAND、それら2つのOR=X

問題本文

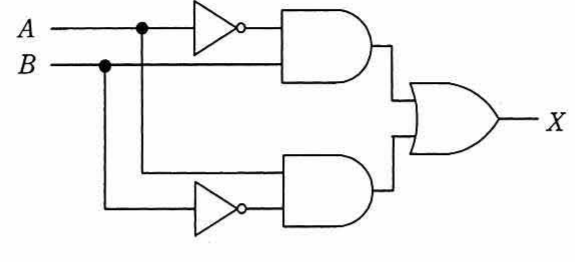

次の回路の入力と出力の関係として，正しいものはどれか。 回路: NOT(A)とBのAND、AとNOT(B)のAND、それら2つのOR=X

選択肢

• ア.A=0,B=0→0; A=0,B=1→0; A=1,B=0→0; A=1,B=1→1 (AND)
• イ.A=0,B=0→0; A=0,B=1→1; A=1,B=0→1; A=1,B=1→0 (XOR)
• ウ.A=0,B=0→1; A=0,B=1→0; A=1,B=0→0; A=1,B=1→0
• エ.A=0,B=0→1; A=0,B=1→1; A=1,B=0→1; A=1,B=1→0

正解

イ. A=0,B=0→0; A=0,B=1→1; A=1,B=0→1; A=1,B=1→0 (XOR)

解説

X = (¬A·B) + (A·¬B) = A XOR B。AとBが異なるとき1、同じとき0。

選択肢ごとの解説

• ア.これはANDで X = A·B 不一致。
• イ.XOR の真理値表で正解。
• ウ.これは NOR の真理値表。
• エ.これは NAND の真理値表。
