基本情報技術者試験 基本情報技術者試験 令和元年度 秋期 午前 午前 問25: UML を用いて表した図の概念データモデルの解釈として，適切なものはどれか。 部署 ←所属する→ 従業員 部署側多重度: 1..* 従業員側多重度: 0..*

問題本文

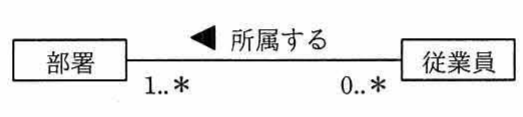

UML を用いて表した図の概念データモデルの解釈として，適切なものはどれか。 部署 ←所属する→ 従業員 部署側多重度: 1.. 従業員側多重度: 0..

選択肢

• ア.従業員の総数と部署の総数は一致する。
• イ.従業員は，同時に複数の部署に所属してもよい。
• ウ.所属する従業員がいない部署の存在は許されない。
• エ.どの部署にも所属しない従業員が存在してもよい。

正解

イ. 従業員は，同時に複数の部署に所属してもよい。

解説

従業員→部署側の多重度が 1.. なので、1人の従業員は最低1つ最大複数の部署に所属する。複数所属可。

選択肢ごとの解説

• ア.総数一致の制約は多重度からは導けない。
• イ.従業員側→部署側 1.. で複数所属可能=正しい解釈。
• ウ.部署側→従業員側 0.. で従業員0人の部署も許容。
• エ.従業員側→部署側 1.. なので最低1部署所属必須、所属0は不可。
