基本情報技術者試験 基本情報技術者試験 令和元年度 秋期 午前 午前 問45: 図は，構造化分析法で用いられる DFD の例である。図中の "○" が表しているものはどれか。

問題本文

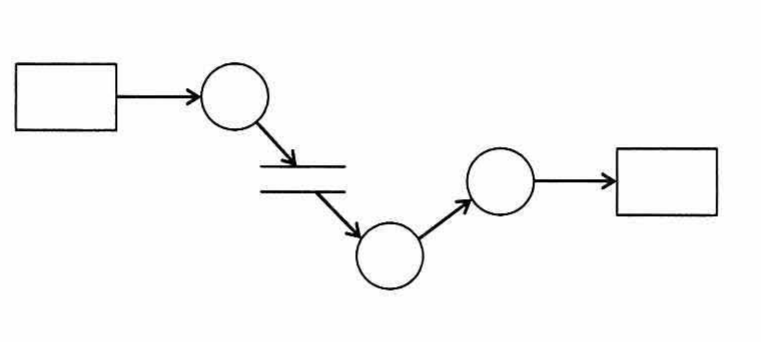

図は，構造化分析法で用いられる DFD の例である。図中の "○" が表しているものはどれか。

選択肢

• ア.アクティビティ
• イ.データストア
• ウ.データフロー
• エ.プロセス

正解

エ. プロセス

解説

DFD(データフローダイアグラム)では ○=プロセス、矢印=データフロー、二重線=データストア、□=外部実体(源泉/吸収) を表す。

選択肢ごとの解説

• ア.アクティビティはアクティビティ図(UML)等の概念。
• イ.DFDのデータストアは二重線(=)で表す。
• ウ.DFDのデータフローは矢印で表す。
• エ.DFDでは○がプロセス=正解。
