基本情報技術者試験 基本情報技術者試験 令和元年度 秋期 午前 午前 問52: あるプロジェクトの日程計画をアローダイアグラムで示す。クリティカルパスはどれか。 A=1, B=5, C=3, D=3, E=4, F=5, G=4

←
基本情報技術者試験 令和元年度 秋期 午前
Q 5252 / 80
あるプロジェクトの日程計画をで示す。はどれか。 A=1, B=5, C=3, D=3, E=4, F=5, G=4

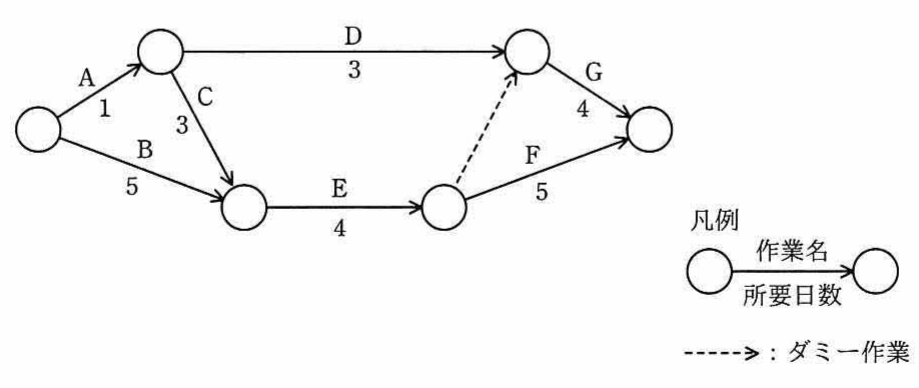

アローダイアグラム。A(1),B(5),C(3),D(3),E(4),F(5),G(4) のネットワーク図、ダミー作業含む。
この問の正解率:44.08%(1,250件)
この問題の本文・選択肢・正解・解説(展開)

問題本文

あるプロジェクトの日程計画をアローダイアグラムで示す。クリティカルパスはどれか。 A=1, B=5, C=3, D=3, E=4, F=5, G=4

選択肢

  • ア.A, C, E, F
  • イ.A, D, G
  • ウ.B, E, F
  • エ.B, E, G

正解

ウ. B, E, F

解説

各経路の合計日数: A,C,E,F=1+3+4+5=13、A,D,G=1+3+4=8、B,E,F=5+4+5=14、B,E,G=5+4+0(ダミー)+4=13。最長14のB,E,Fがクリティカルパス。
