情報処理安全確保支援士試験 情報処理安全確保支援士試験 平成29年度春期 午前Ⅰ 問18: 図のアローダイアグラムから読み取ったことのうち，適切なものはどれか。ここで，プロジェクトの開始日は 0 日目とする。

問題本文

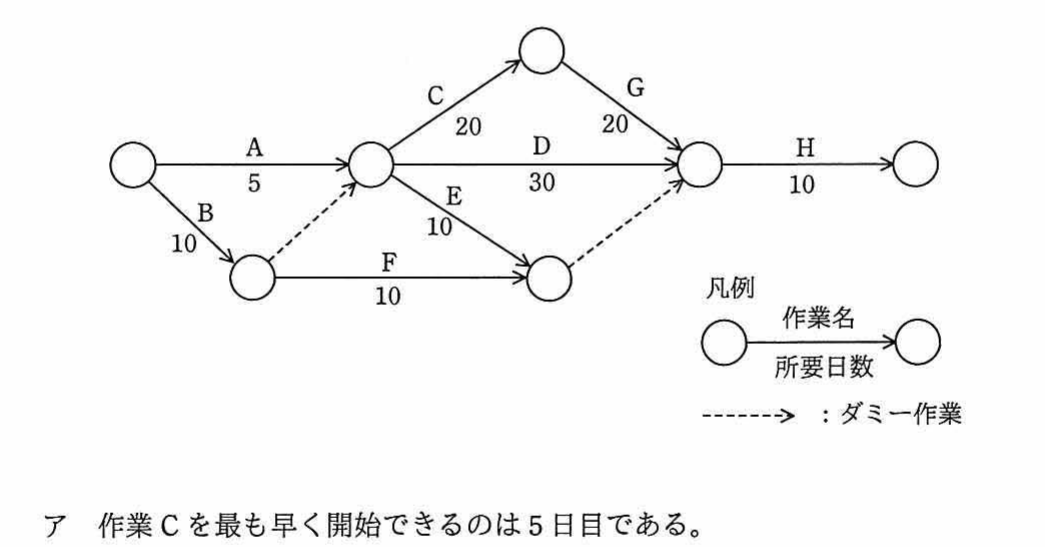

図のアローダイアグラムから読み取ったことのうち，適切なものはどれか。ここで，プロジェクトの開始日は 0 日目とする。

選択肢

• ア.作業 C を最も早く開始できるのは 5 日目である。
• イ.作業 D はクリティカルパス上の作業である。
• ウ.作業 E の余裕日数は 30 日である。
• エ.作業 F を最も遅く開始できるのは 10 日目である。

正解

ウ. 作業 E の余裕日数は 30 日である。

解説

アローダイアグラムでは、各作業の最早開始と最遅開始の差(トータルフロート)が余裕日数。クリティカルパス上の作業は余裕0で、それ以外は遅延吸収の余地を持つ。設問の図ではEの余裕日数が30日となりウが正解。クリティカルパスの特定と各作業の余裕把握は、納期管理と資源配分の基礎である。

選択肢ごとの解説

• ア.作業Cの最早開始日は先行作業の完了時点で決まり、図上では5日目とはならず誤り。
• イ.作業Dは最長経路上になく余裕を持つため、クリティカルパス上の作業ではなく誤り。
• ウ.作業Eの最遅開始と最早開始の差が30日となり、余裕日数30日は正しい。
• エ.作業Fの最遅開始日は図の計算上10日目にはならず誤り。
