情報処理安全確保支援士試験 情報処理安全確保支援士試験 令和元年度秋期 午前Ⅱ 問22: 次の仕様で動作する装置がある。未完成の状態遷移図を完成させるために，追加すべき遷移はどれか。 〔仕様〕 ・レディで Start ボタンが押された場合，運転開始し

問題本文

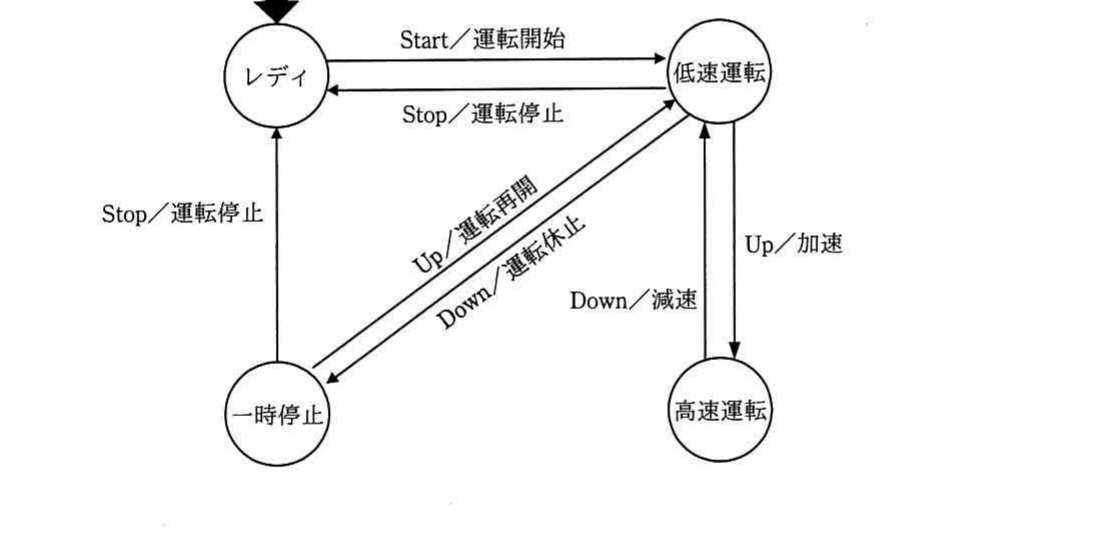

次の仕様で動作する装置がある。未完成の状態遷移図を完成させるために，追加すべき遷移はどれか。 〔仕様〕 ・レディで Start ボタンが押された場合，運転開始して低速運転に遷移する。 ・低速運転で Up ボタンが押された場合，加速して高速運転に遷移する。 ・低速運転で Down ボタンが押された場合，運転休止して一時停止に遷移する。 ・高速運転で Down ボタンが押された場合，減速して低速運転に遷移する。 ・一時停止で Up ボタンが押された場合，運転再開して低速運転に遷移する。 ・レディ以外の状態で Stop ボタンが押された場合，運転停止してレディに遷移する。

選択肢

• ア.遷移元の状態名：一時停止／条件部・動作部：Start／運転再開／遷移先の状態名：高速運転
• イ.遷移元の状態名：一時停止／条件部・動作部：Start／運転再開／遷移先の状態名：低速運転
• ウ.遷移元の状態名：高速運転／条件部・動作部：Stop／運転休止／遷移先の状態名：一時停止
• エ.遷移元の状態名：高速運転／条件部・動作部：Stop／運転停止／遷移先の状態名：レディ

正解

エ. 遷移元の状態名：高速運転／条件部・動作部：Stop／運転停止／遷移先の状態名：レディ

解説

仕様では「レディ以外の状態でStopが押されたら運転停止しレディに遷移」とあり、高速運転にもこの遷移が必要。図に低速運転や一時停止からのStop遷移はあるが高速運転からのものが欠けており、追加すべきは高速運転からStopでレディへ戻る遷移のエ。アやイの一時停止でStartという遷移は仕様にない。実務でも状態遷移を仕様と突き合わせ、漏れを系統的に洗い出す姿勢が重要。

選択肢ごとの解説

• ア.一時停止でStartという遷移は仕様に定義されておらず、遷移先が高速運転である点も誤り。
• イ.一時停止での再開はUpボタンで行う仕様であり、Startで低速運転へ遷移するというのは仕様外で誤り。
• ウ.Stopは運転停止してレディへ遷移する仕様で、運転休止して一時停止へという動作・遷移先が誤り。
• エ.高速運転でStopが押され運転停止しレディへ戻る遷移は仕様に合致し、欠けている遷移として正解。
