応用情報技術者試験 応用情報技術者試験 平成29年度春期 午前 問26: データモデルを解釈してオブジェクト図を作成した。解釈の誤りを適切に指摘した記述はどれか。ここで，モデルの表記には UML を用い，オブジェクト図の一部の属性の表

問題本文

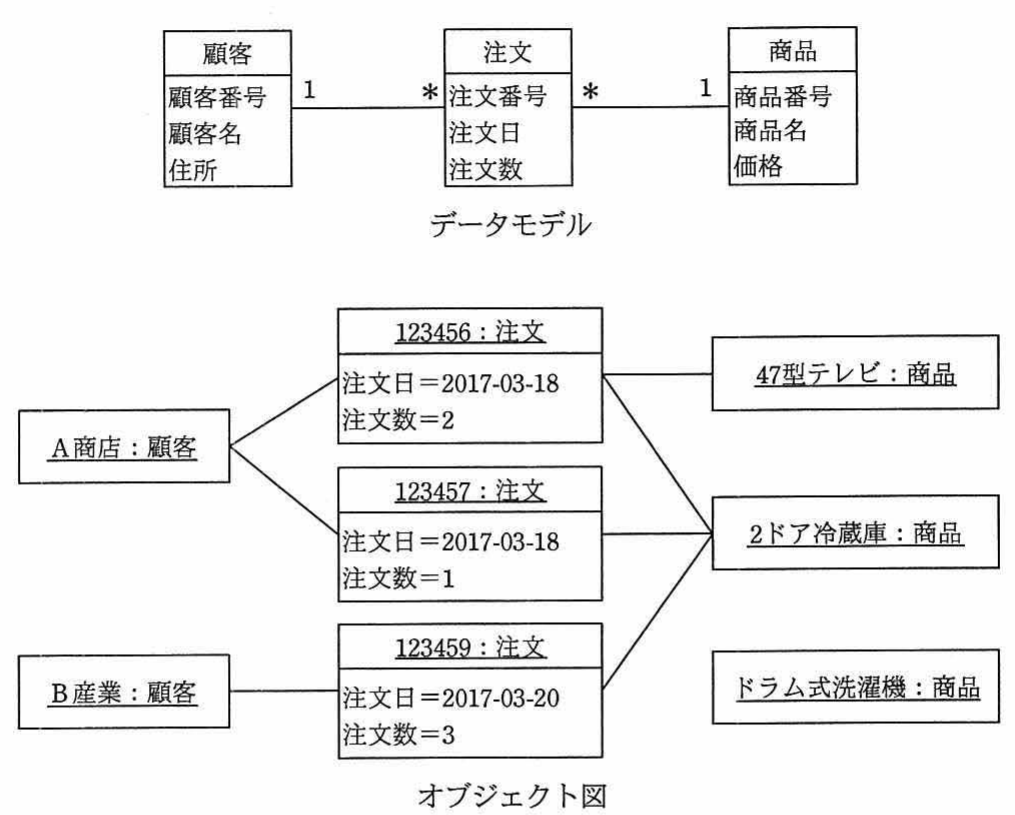

データモデルを解釈してオブジェクト図を作成した。解釈の誤りを適切に指摘した記述はどれか。ここで，モデルの表記には UML を用い，オブジェクト図の一部の属性の表示は省略した。

選択肢

• ア."123456：注文" が複数の商品にリンクしているのは，誤りである。
• イ."2ドア冷蔵庫：商品" が複数の注文にリンクしているのは，誤りである。
• ウ."A商店：顧客" が複数の注文にリンクしているのは，誤りである。
• エ."ドラム式洗濯機：商品" がどの注文にもリンクしていないのは，誤りである。

正解

ア. "123456：注文" が複数の商品にリンクしているのは，誤りである。

解説

クラス図（データモデル）の多重度と、それを実体化したオブジェクト図の整合性を検証する問題。クラス図では「顧客 1 — 注文」（1人の顧客に注文は複数可）、「注文 — 1 商品」（1つの注文に対応する商品は1つだけ）と読める。オブジェクト図で“123456：注文”が47型テレビと2ドア冷蔵庫の2つの商品にリンクしているのは、“注文は商品1つに対応”という多重度1に反するため誤り。よって正解はア。多重度は必ず相手側の数値で判断する点が要点である。

選択肢ごとの解説

• ア.正しい。注文から見た商品の多重度は1なので、1つの注文は1つの商品にしかリンクできない。123456：注文が2商品にリンクしているのは多重度違反であり、誤りの指摘として適切。
• イ.商品から見た注文の多重度は（複数可）なので、2ドア冷蔵庫が複数の注文にリンクするのは正しく、誤りではない。指摘が不適切。
• ウ.顧客から見た注文の多重度はなので、A商店が複数の注文を持つのは正しく、誤りではない。指摘が不適切。
• エ.商品側の注文への多重度は（0個でも可）なので、どの注文にもリンクしない商品があっても矛盾しない。誤りではないため指摘が不適切。
