応用情報技術者試験 応用情報技術者試験 平成30年度秋期 午前 問31: 2 台の端末と 2 台のレイヤ 3 スイッチが図のように LAN で接続されているとき，端末 A がフレームを送信し始めてから，端末 B がそのフレームを受信し

問題本文

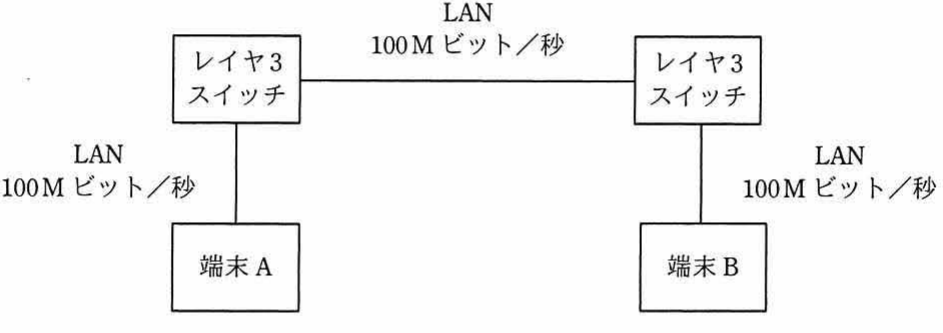

2 台の端末と 2 台のレイヤ 3 スイッチが図のように LAN で接続されているとき，端末 A がフレームを送信し始めてから，端末 B がそのフレームを受信し終わるまでの時間は，およそ何ミリ秒か。 〔条件〕 フレーム長：1,000 バイト LAN の伝送速度：100M ビット／秒 レイヤ 3 スイッチにおける 1 フレームの処理時間：0.2 ミリ秒 レイヤ 3 スイッチは，1 フレームの受信を完了してから送信を開始する。

選択肢

• ア.0.24
• イ.0.43
• ウ.0.48
• エ.0.64

正解

エ. 0.64

解説

経路は「端末A→スイッチ1→スイッチ2→端末B」で、回線は3区間ある。まず1フレームの伝送時間は、1,000バイト＝8,000ビットを100Mビット/秒で送るので 8,000÷100,000,000＝0.08ミリ秒。各スイッチは「フレームを受信し終えてから送信を開始する」蓄積交換方式なので、フレームは各区間で0.08ミリ秒かけて送られ、これが3区間で0.08×3＝0.24ミリ秒。さらに2台のスイッチで処理時間が0.2ミリ秒ずつかかり0.2×2＝0.4ミリ秒。合計0.24＋0.4＝0.64ミリ秒となり正解はエ。
