応用情報技術者試験 応用情報技術者試験 令和3年度春期 午前 問29: 商品の注文を記録するクラス（顧客，商品，注文，注文明細）の構造を概念データモデルで表現する。a〜dに入れるべきクラス名の組合せはどれか。ここで，顧客は何度も注文

問題本文

商品の注文を記録するクラス（顧客，商品，注文，注文明細）の構造を概念データモデルで表現する。a〜dに入れるべきクラス名の組合せはどれか。ここで，顧客は何度も注文を行い，一度に一つ以上の商品を注文でき，注文明細はそれぞれ1種類の商品に対応している。また，モデルの表記にはUMLを用いる。

選択肢

• ア.a: 顧客，b: 注文，c: 注文明細，d: 商品
• イ.a: 商品，b: 注文，c: 注文明細，d: 顧客
• ウ.a: 注文，b: 注文明細，c: 顧客，d: 商品
• エ.a: 注文明細，b: 商品，c: 注文，d: 顧客

正解

ア. a: 顧客，b: 注文，c: 注文明細，d: 商品

解説

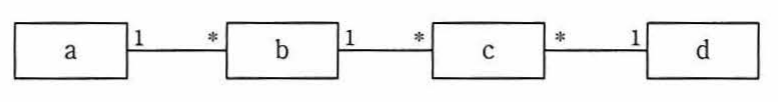

図の多重度は a—1——b，b—1——c，c——1—d となっており，UMLの多重度は“相手側の数”で読む。aは1に対しbが複数()，つまり1人が複数を持つ側がa＝顧客，複数発生する側がb＝注文(顧客は何度も注文する)。次にbの1に対しcが複数なのでbの注文1件に対しc＝注文明細が複数。最後にcの複数に対しdが1なので，複数の注文明細がd＝商品1種類に対応する(注文明細はそれぞれ1種類の商品に対応)。よってa:顧客，b:注文，c:注文明細，d:商品のアが正解。

選択肢ごとの解説

• ア.顧客1—注文，注文1—注文明細，注文明細—1商品となり，問題文の関係(顧客は何度も注文，1注文に複数明細，明細は商品1種類に対応)に全て合致する。正解。
• イ.aを商品にすると“1商品が複数の注文を直接持つ”ことになり，注文明細を介する本来の関係と整合せず誤り。
• ウ.aを注文，cを顧客とすると最上位が注文になり，1人の顧客が何度も注文するという関係(顧客が1側)が表現できず誤り。
• エ.aを注文明細，dを顧客とする並びは多重度と矛盾し，顧客が最も多側の1に置かれるなど関係が逆転して誤り。
