応用情報技術者試験 応用情報技術者試験 令和3年度春期 午前 問53: プロジェクトのスケジュールを短縮したい。当初の計画は図1のとおりである。作業Eを作業E1，E2，E3に分けて，図2のとおりに計画を変更すると，スケジュールは全体

問題本文

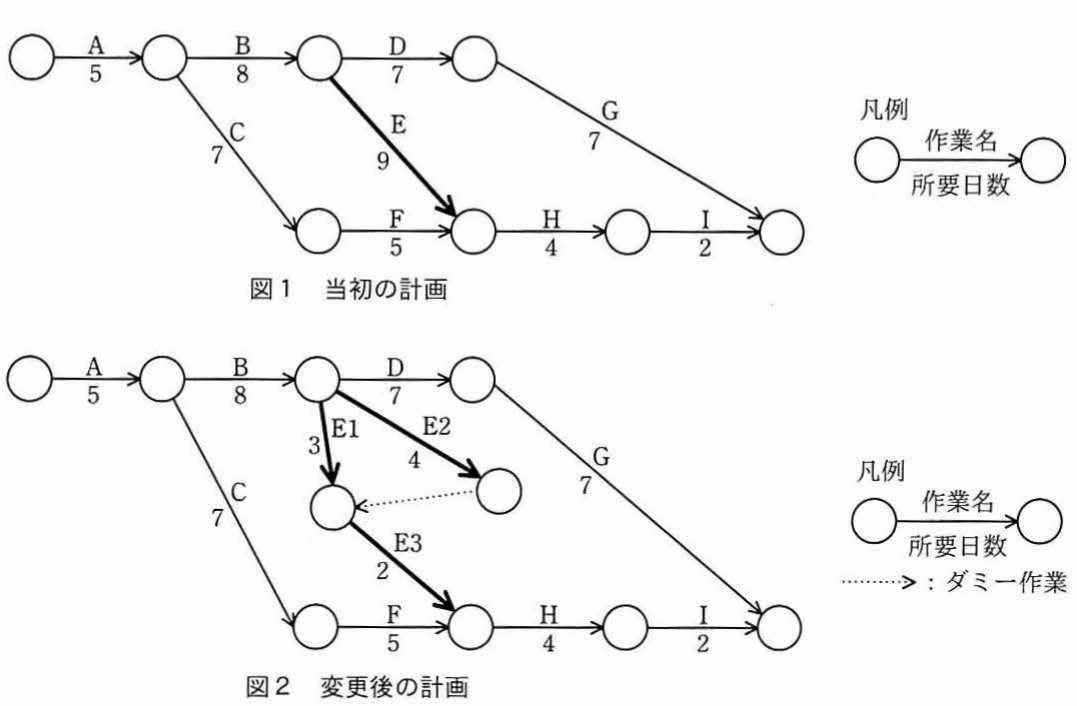

プロジェクトのスケジュールを短縮したい。当初の計画は図1のとおりである。作業Eを作業E1，E2，E3に分けて，図2のとおりに計画を変更すると，スケジュールは全体で何日短縮できるか。

選択肢

• ア.1
• イ.2
• ウ.3
• エ.4

正解

ア. 1

解説
