応用情報技術者試験 応用情報技術者試験 令和4年度秋期 午前 問48: 流れ図で示したモジュールを表の二つのテストケースを用いてテストしたとき，テストカバレージ指標である C0（命令網羅）と C1（分岐網羅）とによる網羅率の適切な組

問題本文

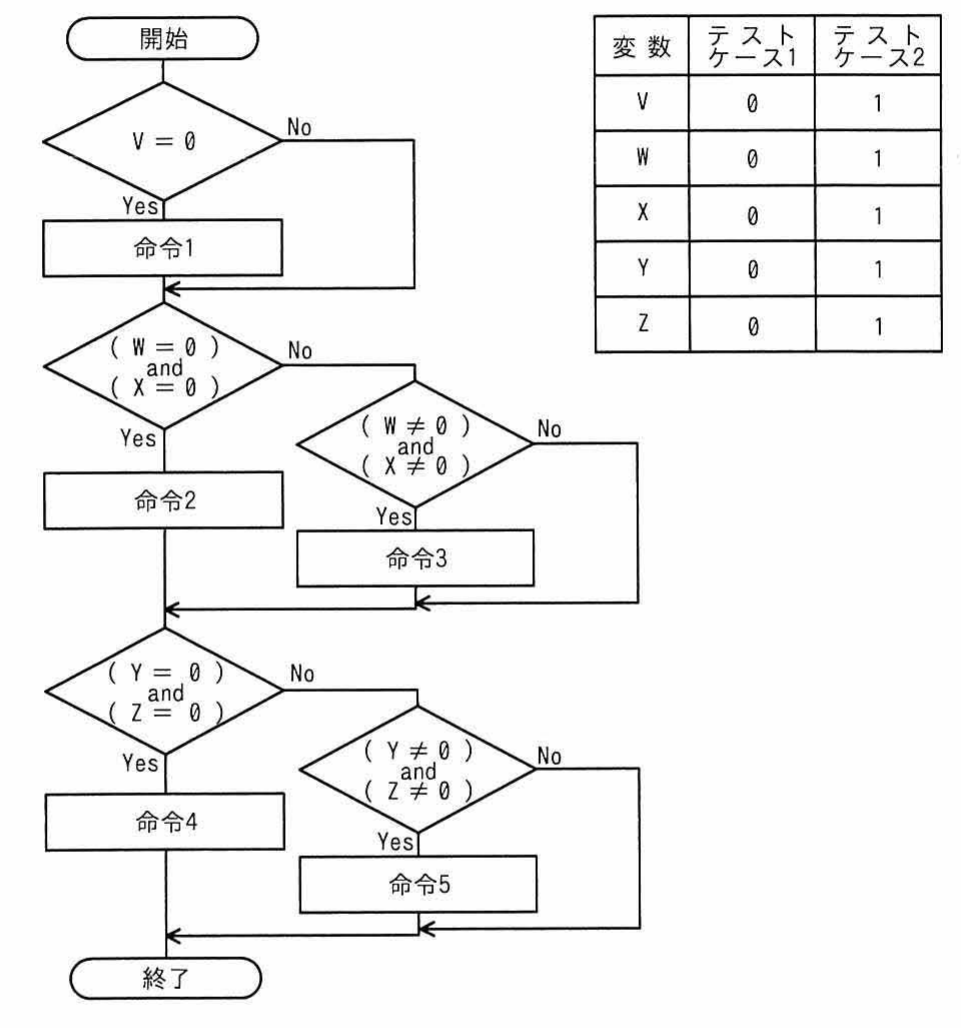

流れ図で示したモジュールを表の二つのテストケースを用いてテストしたとき，テストカバレージ指標である C0（命令網羅）と C1（分岐網羅）とによる網羅率の適切な組みはどれか。ここで，変数 V 〜 変数 Z の値は，途中の命令で変更されない。

選択肢

• ア.C0 による網羅率 100％，C1 による網羅率 100％
• イ.C0 による網羅率 100％，C1 による網羅率 80％
• ウ.C0 による網羅率 80％，C1 による網羅率 100％
• エ.C0 による網羅率 80％，C1 による網羅率 80％

正解

イ. C0 による網羅率 100％，C1 による網羅率 80％

解説

ホワイトボックステストのカバレッジ指標C0（命令網羅）とC1（分岐網羅）の網羅率を、2つのテストケースを合算して求める問題。命令網羅は全ての命令を1回でも実行できれば100%、分岐網羅は全ての分岐の真・偽両方の枝を通れば100%となる。実際に2ケースをトレースすると全5命令は実行されるがC1は一部の枝が通らず、C0=100%・C1=80%のイが正解となる。

選択肢ごとの解説

• ア.テストケース1（全て0）で命令1・2・4を、テストケース2（全て1）で命令3・5を実行し全命令を通るので命令網羅は100%だが、分岐網羅は全枝を通らず100%にならないため誤り。
• イ.2ケースで命令1〜5を全て実行するためC0は100%、一方で内側の判定（W≠0 and X≠0）と（Y≠0 and Z≠0）の偽（No）の枝は両ケースとも通らず、全10枝中8枝なのでC1は80%となり正しい。
• ウ.全命令を実行するためC0は100%であり、80%とするのは誤り。
• エ.C0は全命令を実行するので100%であり、80%とするのは誤り。
