応用情報技術者試験 応用情報技術者試験 令和7年度春期 午前 問25: UML を用いて表した図のデータモデルを関係データベース上に実装する際の解釈のうち，適切なものはどれか。

問題本文

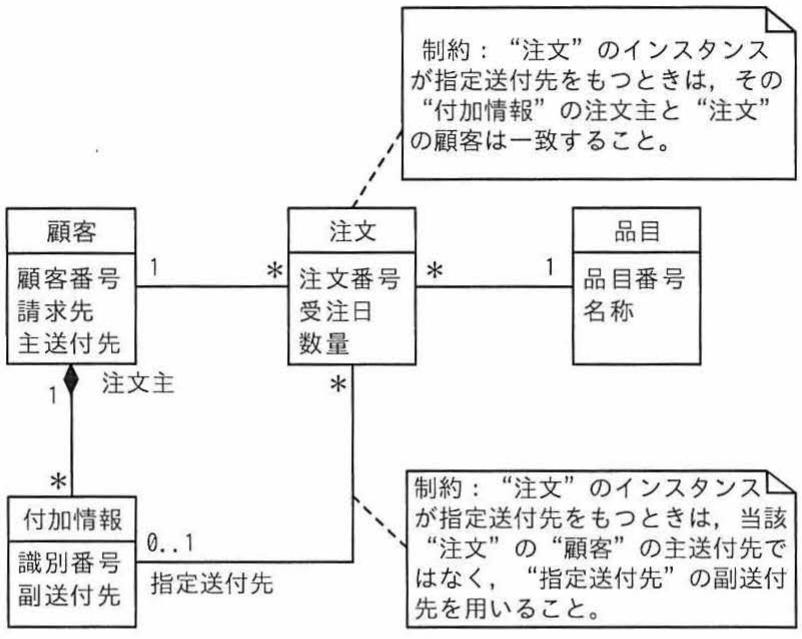

UML を用いて表した図のデータモデルを関係データベース上に実装する際の解釈のうち，適切なものはどれか。

選択肢

• ア.“指定送付先”を指定する際，“付加情報”表のどの行でも選択できる。
• イ.“付加情報”表と“顧客”表の行数は一致していなければならない。
• ウ.“付加情報”表には“顧客”表に対する参照制約を指定する。
• エ.“付加情報”表には“注文”表に対する参照制約を指定する。

正解

ウ. “付加情報”表には“顧客”表に対する参照制約を指定する。

解説

クラス図の関連と多重度は、関係データベースでは参照制約（外部キー）として実装されます。図では「顧客」1 に対して「付加情報」が複数（顧客 1 ─ 付加情報、注文主の関連）という関連があり、付加情報側が「多」すなわち外部キーを持つ参照元になります。外部キーは「1 側＝主キー側」を参照するので、付加情報表は親である顧客表の主キー（顧客番号）を参照する制約を持ちます。これを述べたウが正解です。

選択肢ごとの解説

• ア.制約ノートに「注文のインスタンスが指定送付先をもつときは、その付加情報の注文主と注文の顧客が一致すること」とあり、選べる付加情報は注文の顧客に対応する行に限定されます。どの行でも選べるわけではないため誤りです。
• イ.顧客 1 に対し付加情報は複数（または 0）持てる関連なので、両表の行数が必ず一致するという制約はありません。1 対 1 対応を前提とした記述で誤りです。
• ウ.付加情報は顧客に対して「多」側にあり外部キー（顧客番号）を持つため、顧客表に対する参照制約を指定するのが正しく、正解です。
• エ.付加情報と注文の間には「指定送付先（0..1）」という別の関連があり、注文側が付加情報を任意に参照する向きです。付加情報表が注文表を参照する向きではないため、参照制約の方向が逆で誤りです。
