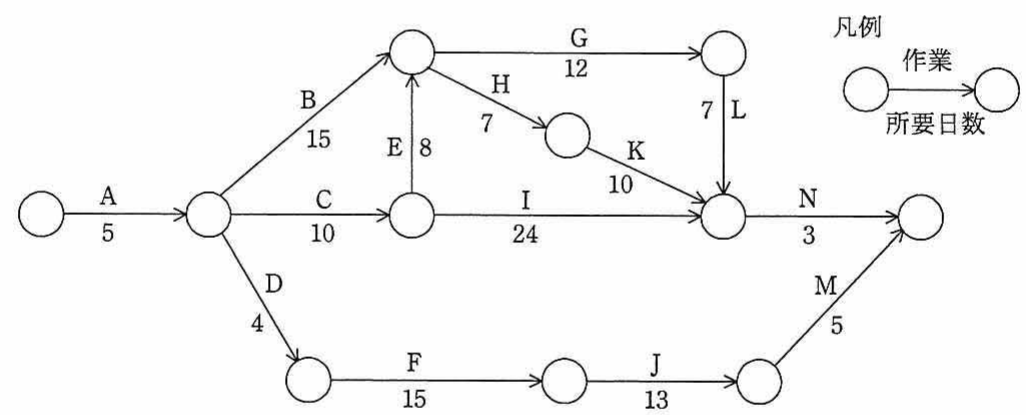

基本情報技術者試験 基本情報技術者試験 平成26年度 秋期 午前 午前 問52: 図に示すアローダイアグラムは，あるシステムの開発作業を表したものである。クリティカルパスはどれか。

問題本文

図に示すアローダイアグラムは，あるシステムの開発作業を表したものである。クリティカルパスはどれか。

選択肢

• ア.A→B→G→L→N
• イ.A→B→H→K→N
• ウ.A→C→E→G→L→N
• エ.A→C→I→N

正解

ウ. A→C→E→G→L→N

解説

各経路の所要日数: ア=5+15+12+7+3=42、イ=5+15+7+10+3=40、ウ=5+10+8+12+7+3=45、エ=5+10+24+3=42。最長=45日のウがクリティカルパス。
