問題本文

ある工場では，これまでに発生した不良品について，発生要因ごとの件数を記録している。この記録に基づいて，不良品発生の上位を占める要因と件数の累積割合を表したパレート図はどれか。

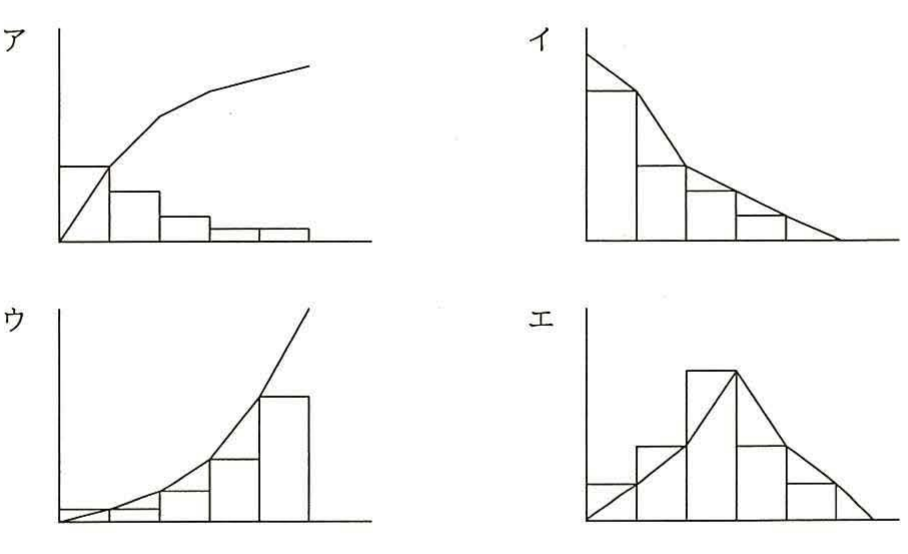

選択肢

• ア.降順の棒+累積割合の右上がり折れ線(典型的なパレート図)
• イ.降順の棒+右下がり折れ線
• ウ.昇順の棒+右上がり折れ線
• エ.山型の棒(分布形状)

正解

ア. 降順の棒+累積割合の右上がり折れ線(典型的なパレート図)

解説

パレート図は項目を発生件数の降順に並べた棒グラフと累積比率(右上がり)の折れ線を組み合わせ、上位要因の影響度合いを可視化する図です。

選択肢ごとの解説

• ア.降順棒+右上がり累積折れ線=パレート図の標準形。
• イ.累積が右下がりはパレート図の作り方として誤り。
• ウ.昇順棒では上位要因が分かりにくくパレート図ではありません。
• エ.山型分布はヒストグラム的でパレート図ではありません。
