応用情報技術者試験 応用情報技術者試験 平成29年度秋期 午前 問50: アジャイル開発におけるプラクティスの一つであるバーンダウンチャートはどれか。ここで，図中の破線は予定又は予想を，実線は実績を表す。

問題本文

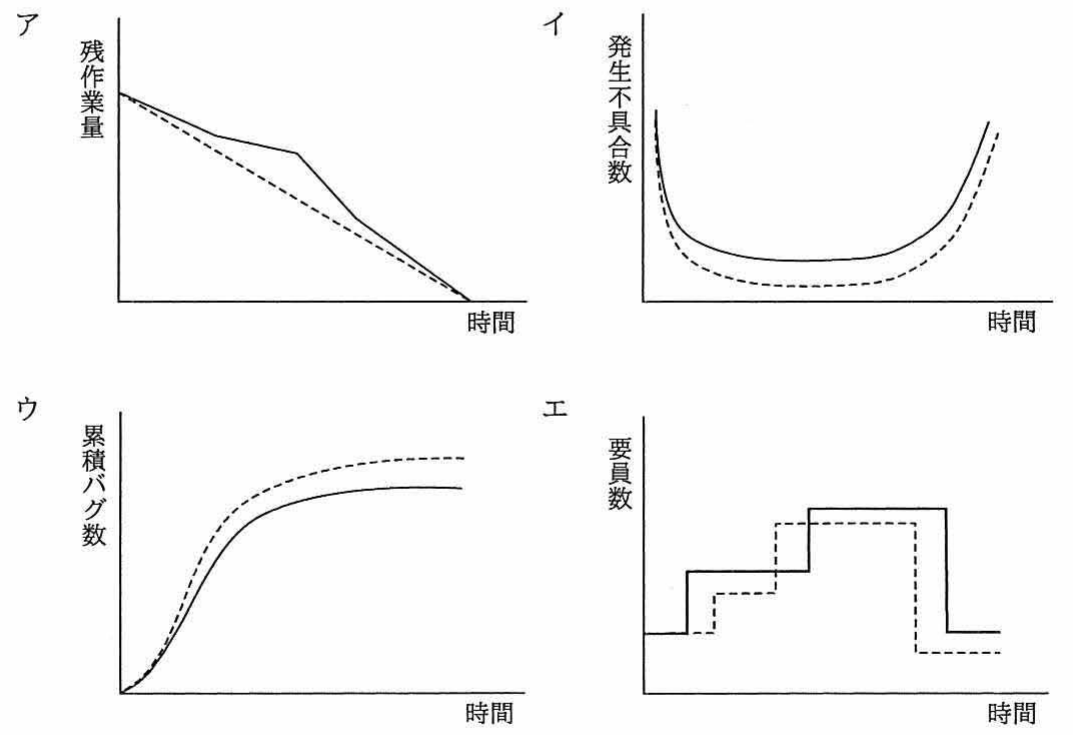

アジャイル開発におけるプラクティスの一つであるバーンダウンチャートはどれか。ここで，図中の破線は予定又は予想を，実線は実績を表す。

選択肢

• ア.縦軸が残作業量，横軸が時間のグラフで，実線・破線ともに右下がりに推移する図
• イ.縦軸が発生不具合数，横軸が時間のグラフで，実線・破線ともにU字型に推移する図
• ウ.縦軸が累積バグ数，横軸が時間のグラフで，実線・破線ともに右上がりに推移する図
• エ.縦軸が要員数，横軸が時間のグラフで，実線・破線ともに階段状に推移する図

正解

ア. 縦軸が残作業量，横軸が時間のグラフで，実線・破線ともに右下がりに推移する図

解説

バーンダウン(burn down＝燃やし尽くす、減らしていく)チャートの形状を問う問題である。バーンダウンチャートは、縦軸に残作業量、横軸に時間(経過日数など)をとり、時間の経過とともに残作業がゼロへ減っていく様子を表すグラフである。したがって、残作業量が右下がりに推移する選択肢アが正解である。破線(予定)に対して実線(実績)がどう推移しているかで、進捗の遅れや先行を一目で把握できる。

選択肢ごとの解説

• ア.正しい。縦軸が残作業量で、時間とともにゼロへ向かって右下がりに減っていくのがバーンダウンチャートの形状である。
• イ.誤り。発生不具合数が時間とともにU字型に推移する図は、開発初期と終期に不具合が多くなる傾向を示すもので、バーンダウンチャートではない。
• ウ.誤り。累積バグ数が右上がりに増えていく図は信頼度成長曲線(ゴンペルツ曲線など)の類で、残作業を減らすバーンダウンチャートとは逆向きである。
• エ.誤り。要員数が階段状に推移する図は要員計画を表すもので、残作業量の推移を示すバーンダウンチャートではない。
