応用情報技術者試験 応用情報技術者試験 平成29年度春期 午前 問45: VPN で使用されるセキュアなプロトコルである IPsec，L2TP，TLS の，OSI 基本参照モデルにおける相対的な位置関係はどれか。

問題本文

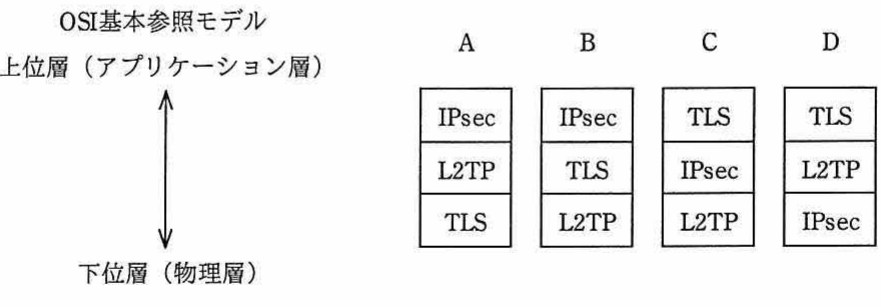

VPN で使用されるセキュアなプロトコルである IPsec，L2TP，TLS の，OSI 基本参照モデルにおける相対的な位置関係はどれか。

選択肢

• ア.A
• イ.B
• ウ.C
• エ.D

正解

ウ. C

解説

3つのプロトコルがOSI基本参照モデルのどの層で動くかを問う問題である。L2TP(Layer 2 Tunneling Protocol)はその名のとおりデータリンク層(第2層)，IPsec は IP を保護するプロトコルでネットワーク層(第3層)，TLS はその上のトランスポート層〜セッション層付近で動作する。したがって上位層から下位層へ並べると TLS → IPsec → L2TP の順になり，この並びを示すC案が正解でウとなる。

選択肢ごとの解説

• ア.A案は上から IPsec／L2TP／TLS の順で，最下位に TLS が来ている。TLS は最も上位のプロトコルなのでこの並びは誤りである。
• イ.B案は上から IPsec／TLS／L2TP の順だが，TLS は IPsec より上位に位置すべきであり誤りである。
• ウ.正しい。C案は上位層から TLS(トランスポート層付近)／IPsec(ネットワーク層)／L2TP(データリンク層)の順で，各プロトコルの動作層と一致する。
• エ.D案は上から TLS／L2TP／IPsec の順だが，L2TP(第2層)が IPsec(第3層)より上位になっており，層の上下が逆で誤りである。
