応用情報技術者試験 応用情報技術者試験 平成30年度秋期 午前 問26: 社員と年の対応関係を UML のクラス図で記述する。二つのクラス間の関連が次の条件を満たす場合，a，b に入れる多重度の適切な組合せはどれか。ここで，“年”クラ

問題本文

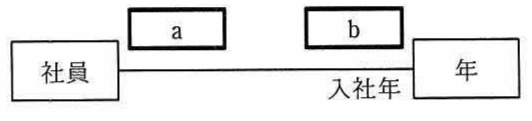

社員と年の対応関係を UML のクラス図で記述する。二つのクラス間の関連が次の条件を満たす場合，a，b に入れる多重度の適切な組合せはどれか。ここで，“年”クラスのインスタンスは毎年存在する。 〔条件〕 (1) 全ての社員は入社年を特定できる。 (2) 年によっては社員が入社しないこともある。 図に示すクラス図では，“社員”クラスと“年”クラスが関連“入社年”で結ばれ，“社員”側の端に多重度 a，“年”側の端に多重度 b が付く。

選択肢

• ア.a：0..，b：0..1
• イ.a：0..，b：1
• ウ.a：1..，b：0..1
• エ.a：1..，b：1

正解

イ. a：0..，b：1

解説

クラス図の多重度は「相手側1つに対して、自分側がいくつ対応するか」で読む。bは「社員1人に対して、対応する年がいくつか」を表す。条件(1)より全社員は入社年を必ず1つ特定できるので、社員から見た年は必ず1つ＝b:1。aは「ある年1つに対して、入社した社員が何人か」を表す。条件(2)より社員が一人も入社しない年もありうるので0人もあり得て、複数人も入社しうるため0以上＝a:0..。よって a:0..、b:1 の組合せであるイが正解。年側を0..1にしてしまうと「入社年が不明な社員」を認めることになり条件(1)に反する点が要注意。
