情報処理安全確保支援士試験 情報処理安全確保支援士試験 平成31年度春期 午前Ⅰ 問19: 図のアローダイアグラムから読み取れることとして，適切なものはどれか。ここで，プロジェクトの開始日を1日目とする。

問題本文

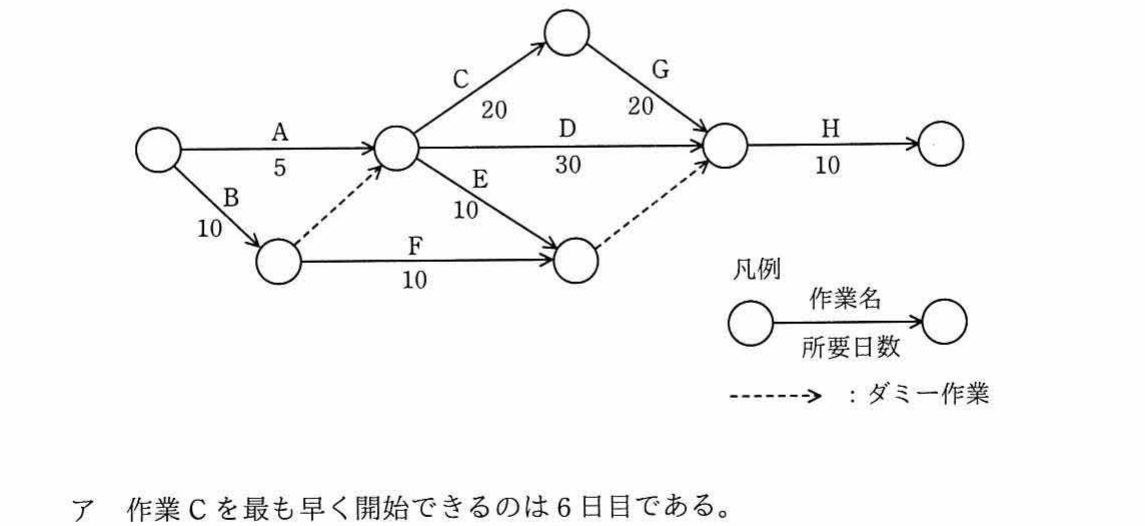

図のアローダイアグラムから読み取れることとして，適切なものはどれか。ここで，プロジェクトの開始日を1日目とする。

選択肢

• ア.作業 C を最も早く開始できるのは6日目である。
• イ.作業 D はクリティカルパス上の作業である。
• ウ.作業 E の総余裕時間は30日である。
• エ.作業 F を最も遅く開始できるのは11日目である。

正解

ウ. 作業 E の総余裕時間は30日である。

解説

アローダイアグラムでは、最早開始日・最遅開始日を計算し、その差(=総余裕時間)が0の作業の連なりがクリティカルパスとなる。本問では作業Eの総余裕時間が30日と読み取れる選択肢ウが正解。クリティカルパス上の作業は余裕0、それ以外は遅らせられる余裕を持つ、という関係を正しく計算できるかを問う。日程管理で遅延の許容度を見極める基本技法である。

選択肢ごとの解説

• ア.作業Cの最早開始日は先行作業の所要日数から決まり、6日目とは一致しないため誤り。
• イ.作業Dがクリティカルパス上とあるが、総余裕時間が0でなく該当しないため誤り。
• ウ.作業Eの最遅開始日と最早開始日の差(総余裕時間)が30日と読み取れ、正解。
• エ.作業Fの最遅開始日は経路計算上11日目にはならず、図と一致しないため誤り。
