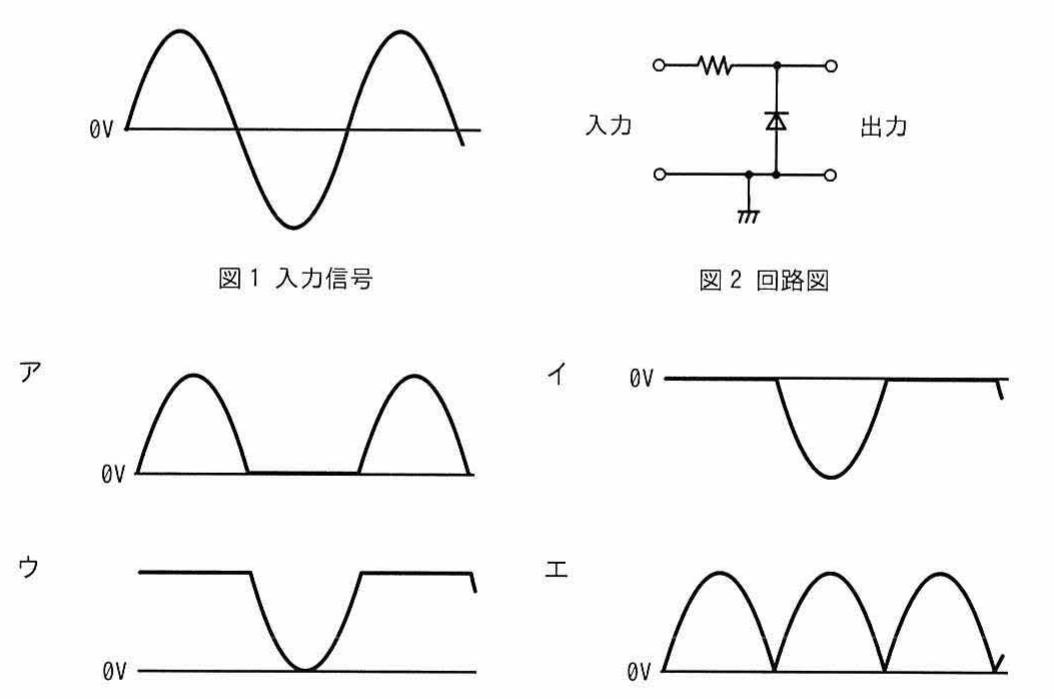

応用情報技術者試験 応用情報技術者試験 令和5年度春期 午前 問22: 図 1 の電圧波形の信号を，図 2 の回路に入力したときの出力電圧の波形はどれか。ここで，ダイオードの順電圧は 0V であるとする。

正解

ア. 出力電圧波形(図)

正答率 47.2%（434人中 205人が正解）

問題の解説

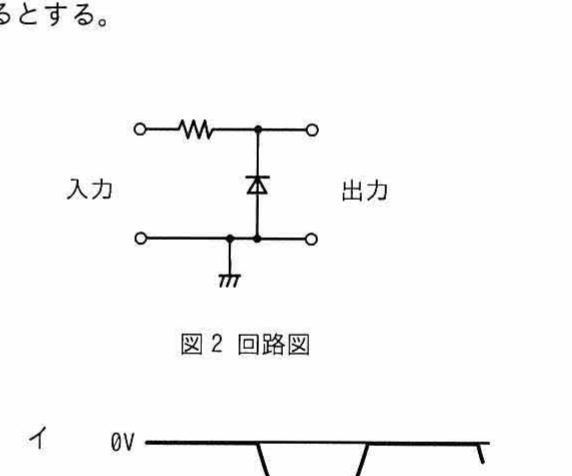

図 2 の回路では、ダイオードが出力端子と並列に、陽極を接地側、陰極を抵抗側につないである。入力が正の間は逆向きで電流が流れず、入力がそのまま出力に現れる。負の間は順方向で導通し、順電圧が 0V なので出力は 0V に固定される。よって正の半周期だけが残る。

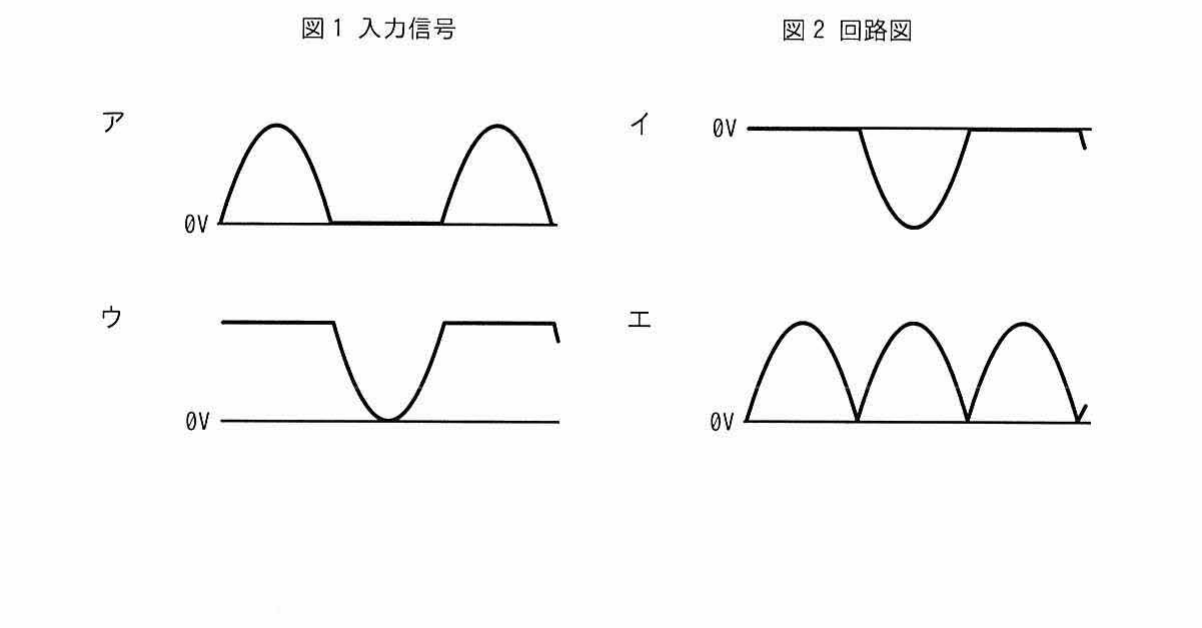

選択肢ごとの解説

• ア正しい。入力が正の間は入力波形がそのまま出力され、負の間は導通するダイオードによって 0V に固定される。
• イ負の半周期だけが現れる波形は、ダイオードの向きを逆にした回路の出力である。この図のダイオードは負の部分を 0V にするので、正の部分が残る。
• ウ0V より高い一定の電圧から負の半周期の間だけ下がる波形は、この回路では得られない。回路に直流電源がないので、そのような一定の電圧は現れない。
• エ正負どちらの半周期も正の山にそろえる全波整流の波形は、複数のダイオードを組み合わせたブリッジ回路が必要で、ダイオード 1 個のこの回路では得られない。
