応用情報技術者試験 応用情報技術者試験 令和3年度秋期 午前 問23: マイコンの汎用入出力ポートに接続された LED1 を，LED2 の状態を変化させずに点灯したい。汎用入出力ポートに書き込む値として，適切なものはどれか。ここで，

問題本文

マイコンの汎用入出力ポートに接続された LED1 を，LED2 の状態を変化させずに点灯したい。汎用入出力ポートに書き込む値として，適切なものはどれか。ここで，使用されている汎用入出力ポートのビットは全て出力モードに設定されていて，出力値の読出しが可能で，この操作の間に汎用入出力ポートに対する他の操作は行われないものとする。

選択肢

• ア.汎用入出力ポートから読み出した値と 16 進数の 08 との論理積
• イ.汎用入出力ポートから読み出した値と 16 進数の 08 との論理和
• ウ.汎用入出力ポートから読み出した値と 16 進数の 48 との論理積
• エ.汎用入出力ポートから読み出した値と 16 進数の 48 との論理和

正解

イ. 汎用入出力ポートから読み出した値と 16 進数の 08 との論理和

解説

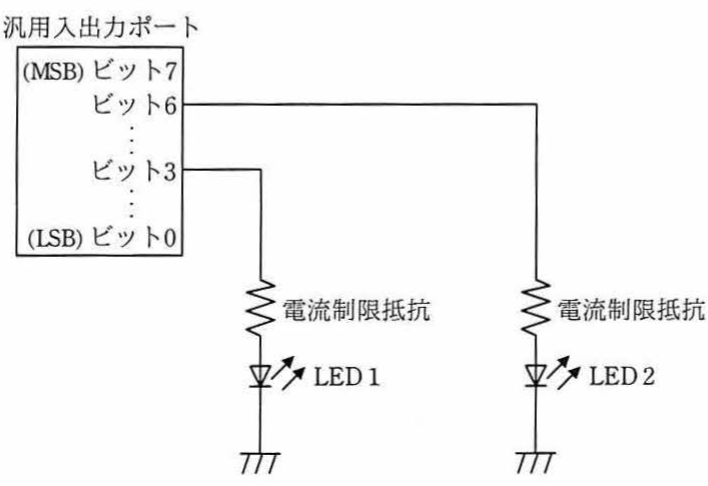

回路図よりLED1はビット3、LED2はビット6に接続されている。LED2の状態を変えずにLED1だけを点灯（該当ビットを1に）するには、特定ビットだけを1にする「ビットのセット」を行えばよく、これは目的ビットだけが1のマスク値との論理和（OR）で実現できる。LED1のビット3だけを1にする16進数は 08（2進数 00001000）であり、読み出した値と 08 の論理和をとればビット3だけが1になり、他のビット（ビット6のLED2を含む）は元の値が保たれる。したがって正解はイ。

選択肢ごとの解説

• ア.08（00001000）との論理積をとると、ビット3以外がすべて0になりLED2（ビット6）が消えてしまううえ、ビット3も元が0なら0のまま点灯しないので誤り。
• イ.正しい。08（00001000）との論理和でビット3だけを1にでき、LED2を含む他ビットは元の値が保たれるため、LED2を変えずLED1を点灯できる。
• ウ.48（01001000）との論理積はビット3とビット6以外を0にし、さらにビット3・ビット6が元々0なら点灯できないため、LED1点灯にもLED2維持にもならず誤り。
• エ.48（01001000）との論理和はビット3に加えビット6（LED2）も強制的に1にしてしまい、LED2の状態を変えてしまうため誤り。
