応用情報技術者試験 応用情報技術者試験 令和6年度秋期 午前 問21: 図はスイッチA及びBの状態によって，LEDが点灯又は消灯する回路である。スイッチAがオンの状態をA＝1，オフの状態をA＝0とし，スイッチBも同様にオンの状態をB

正解

ウ. A，B，Yのタイミングチャート

正答率 61.2%（1,037人中 635人が正解）

問題の解説

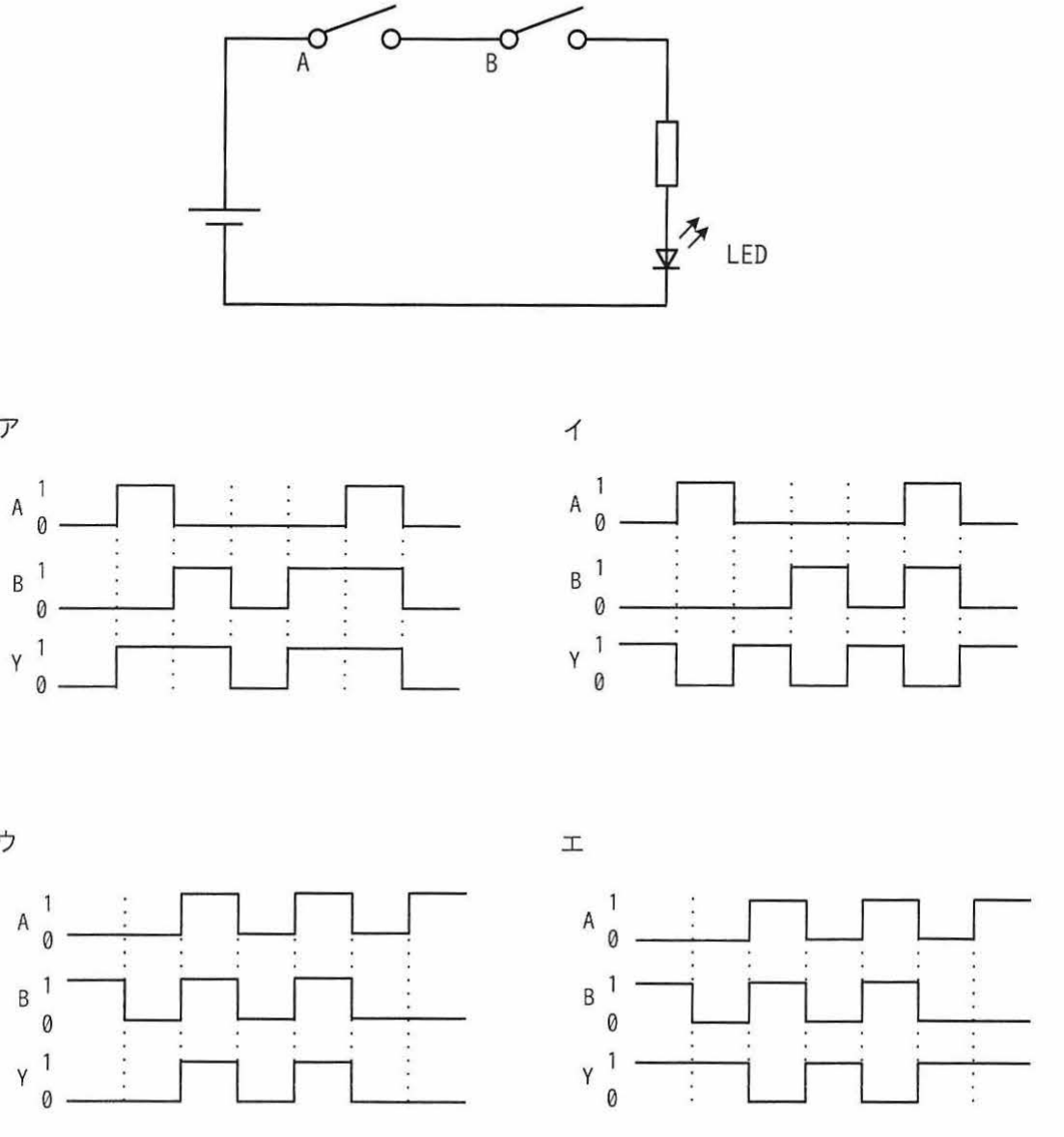

図の回路は、電池、スイッチ A と B、抵抗、LED が一つの輪に直列につながっており、A と B が両方オンのときだけ電流が流れて LED が点灯する。つまり (論理積)の動作で、A と B がともに 1 の区間でだけ Y が 1 になる波形が適切である。

選択肢ごとの解説

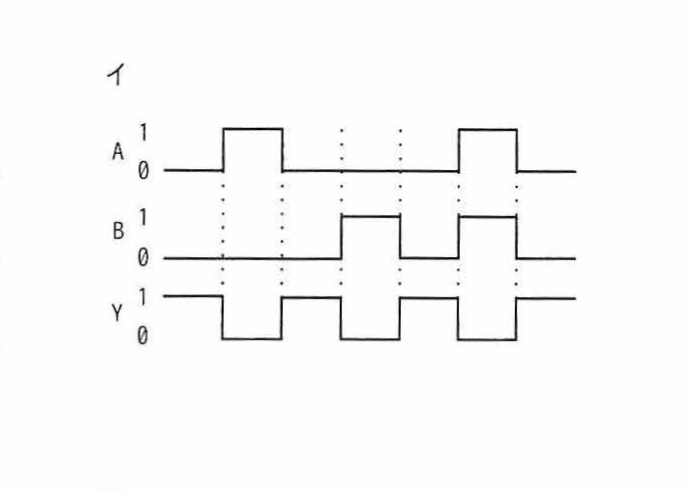

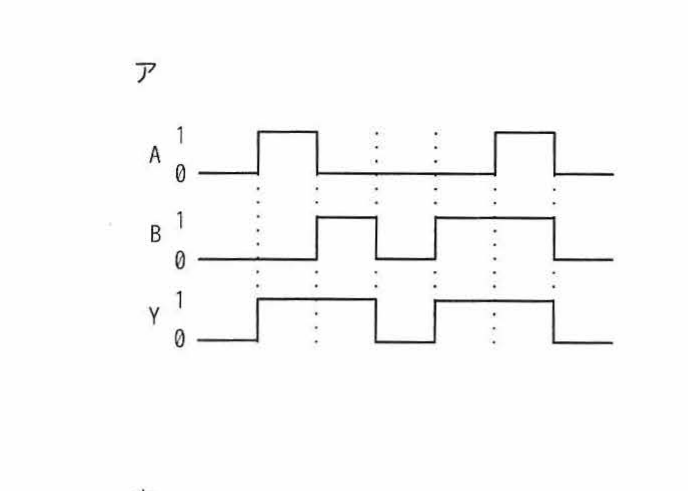

• アY は A と B の少なくとも一方が 1 の間 1 になっており、論理和(OR)の動作である。A だけが 1 の区間でも点灯するので、直列回路に合わない。
• イY は A と B がともに 0 の区間で 1 になり、どちらかが 1 になると 0 になる、否定論理和(NOR)の動作である。スイッチを入れていないのに点灯してしまう。

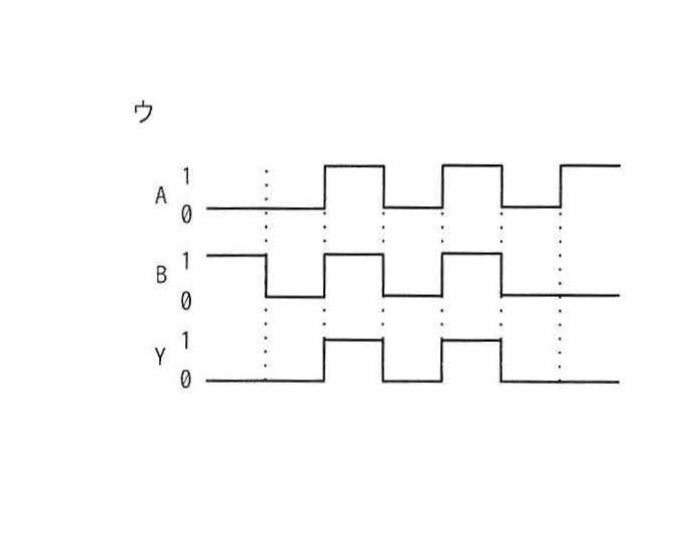

• ウ正しい。A と B がともに 1 の区間でだけ Y が 1 になり、それ以外では 0 のままで、論理積(AND)の動作を示している。

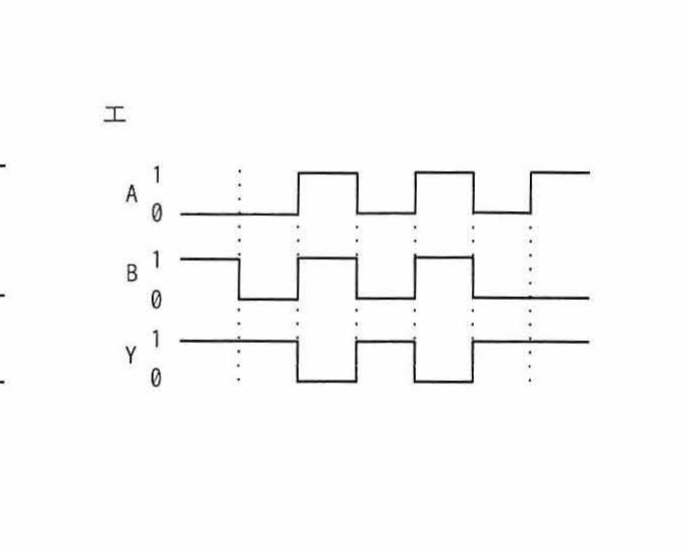

• エY は A と B がともに 1 の区間でだけ 0 になり、それ以外は 1 の、否定論理積(NAND)の動作である。スイッチを入れていない区間でも点灯してしまう。
