応用情報技術者試験 応用情報技術者試験 令和7年度春期 午前 問43: VPN で使用されるプロトコルである IPsec，L2TP，TLS の，OSI 基本参照モデルにおける相対的な位置関係はどれか。

問題本文

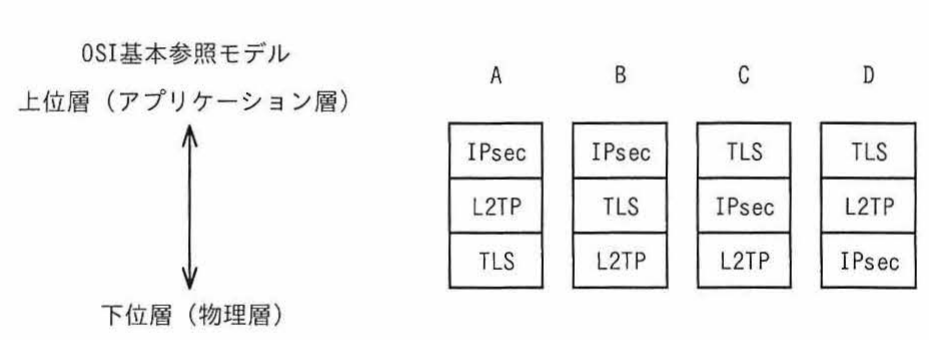

VPN で使用されるプロトコルである IPsec，L2TP，TLS の，OSI 基本参照モデルにおける相対的な位置関係はどれか。

選択肢

• ア.A
• イ.B
• ウ.C
• エ.D

正解

ウ. C

解説

VPN で使う 3 つのプロトコルが OSI 基本参照モデルのどの層で動作するかを，相対的な上下関係で問う問題。上位層側から並べると，TLS はトランスポート層より上(セション層〜アプリケーション層付近)で動作し，IPsec はネットワーク層(第 3 層)で動作し，L2TP は名称どおりデータリンク層(第 2 層, Layer 2)で動作する。したがって上から TLS → IPsec → L2TP の順となり，この並びの図 C を選ぶウが正解。

選択肢ごとの解説

• ア.図 A は上から IPsec → L2TP → TLS の並びで，最上位を IPsec とし TLS を最下位に置いており，実際の層の高低と異なるので誤り。
• イ.図 B は上から IPsec → TLS → L2TP の並びで，TLS を IPsec より下に置いているが TLS の方が上位層なので誤り。
• ウ.正しい。図 C は上から TLS(上位層側) → IPsec(ネットワーク層) → L2TP(データリンク層)の並びで，3 つのプロトコルの層の高低と一致する。
• エ.図 D は上から TLS → L2TP → IPsec の並びで，IPsec(第 3 層)を L2TP(第 2 層)より下に置いており，層の上下が逆なので誤り。
