応用情報技術者試験 応用情報技術者試験 令和4年度秋期 午前 問23: 入力 X と Y の値が同じときにだけ，出力 Z に 1 を出力する回路はどれか。

問題本文

入力 X と Y の値が同じときにだけ，出力 Z に 1 を出力する回路はどれか。

選択肢

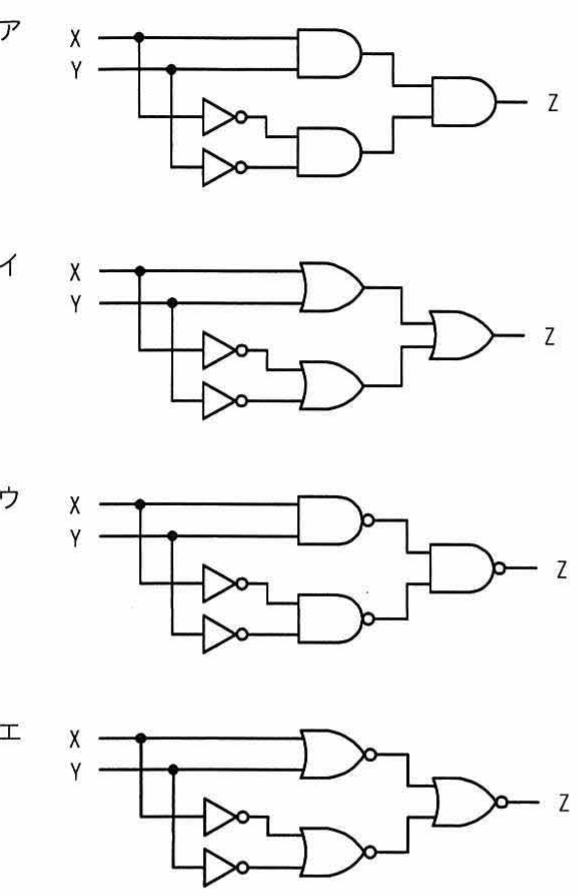

• ア.回路図(選択肢ア)

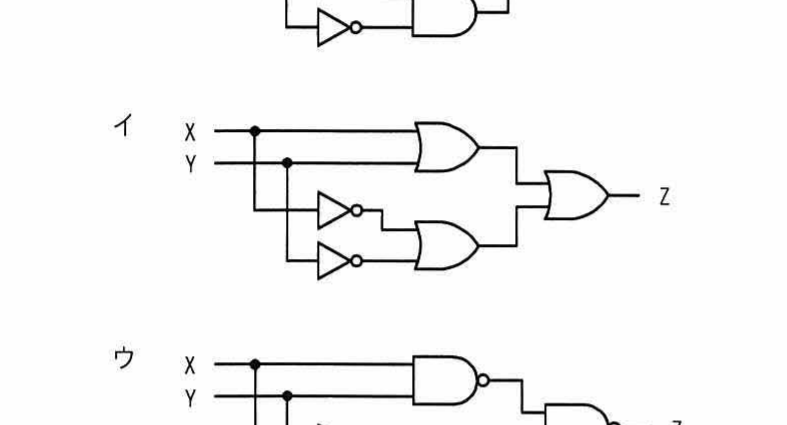

• イ.回路図(選択肢イ)
• ウ.回路図(選択肢ウ)

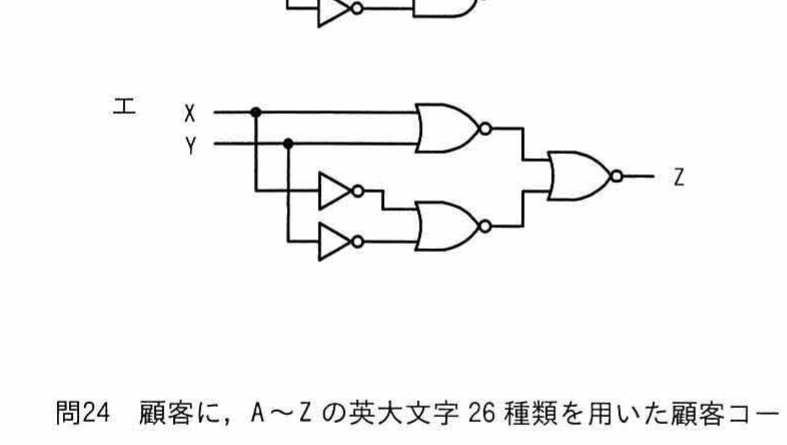

• エ.回路図(選択肢エ)

正解

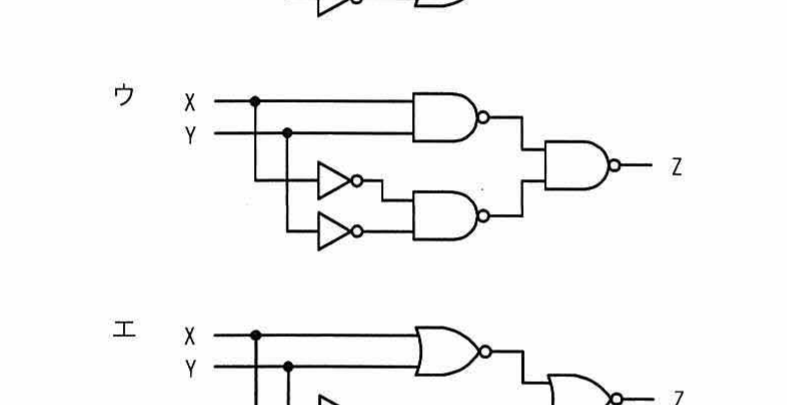

ウ. 回路図(選択肢ウ)

解説
