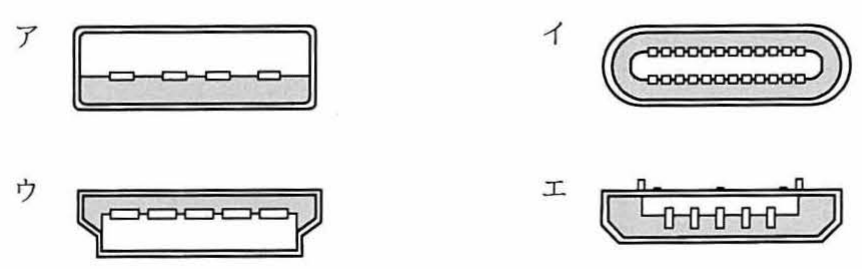

応用情報技術者試験 応用情報技術者試験 令和3年度秋期 午前 問10: USB Type-Cのプラグ側コネクタの断面図はどれか。ここで，図の縮尺は同一ではない。

正解

イ. （コネクタ断面図 イ）

正答率 46.9%（390人中 183人が正解）

問題の解説

USB Type-C のプラグは、角の丸い小判形で上下左右が対称になっており、内側に接点が上下2列に並ぶ。表裏どちら向きにも挿せることが大きな特徴で、長方形や台形で上下の向きが決まっている旧来のコネクタとは、形で見分けがつく。

選択肢ごとの解説

• ア長方形の断面に接点が4つ並ぶ Type-A のコネクタである。上下の向きが決まっていて、Type-C ではない。
• イ正しい。角の丸い小判形で、接点が上下2列に並んだ対称形をしており、これが Type-C のプラグの断面である。
• ウ接点が5つ並ぶ台形に近い断面で、Mini-B 系の旧規格のコネクタの形である。Type-C のような上下対称の形ではない。
• エ扁平な台形に接点が5つ並ぶ、Micro-B 系の旧規格のコネクタの形である。Type-C のような上下対称の小判形ではない。
